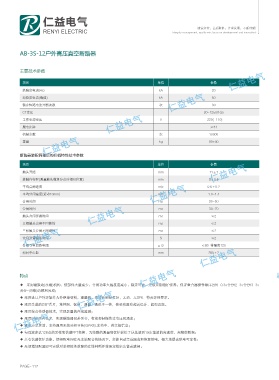

AB-3S-12户外高压真空断路器
主要技术参数
项目 单位 参数
热稳定电流(4s) kA 20
动稳定电流(峰值) kA 50
额定短路电流开断次数 次 30
CT变比 30~1250/1(5)
工作电源电压 V -220(-110)
爬电比距 ≥31
机械次数 次 10000
重量 kg 90+40
断路器装配调整后的机械特性技术参数
项目 单位 参数
触头开距 mm 11±1
接触行行程(测量触头弹簧分合时相对位置) mm 3±0.5
平均合闸速度 m/s 0.6±0.2
平均分闸速度(运动10mm) m/s 1.0~1.4
合闸时间 ms 30~50
分闸时间 ms 30~70
触头合闸弹跳时间 ms ≤2
三相触头合闸不同期性 ms ≤2
三相触头分闸不同期性 ms ≤2
合闸弹簧储能时间 S ≤2
各相导电回路电阻 μΩ ≤80 带隔离120
相间中心距 mm 280±2
特点
◆ 采用磁致动(永磁)机构，使部件大量减少，合闸功率大幅度度减小，稳定可靠，无须定期维护保养。保证重合器操作顺序(分tl-0.3s合分t2-3s合分t3-3s
合分-闭缩)的顺利完成；
◆ 采用进口户外环氧作为外绝缘材料，重量轻、寿命长耐候性好，无油、无SF6．符合环保要求。
◆ 采用先进的DSP芯片，集控制、保护、测量、通讯于一体，使系统具有超前设计、超强功能。
◆ 采用综合传感器技术，实现装置的在线监测；
◆ 采用同步关合技术．实现断路器同步关合，有效抑制操作过电压和涌流；
◆ 通讯方式灵活，支持通用无线分组业务(GPRS),支持中、英文短信息；
◆ 每周波多达128点的采样和快速FFT变换，为线路的测量和保护提供了从基波到19次谐波的高速度、高精度数据；
◆ 具有快速保护功能，使得配电网在无主站配合的情况下，亦能自动完成隔离和恢复供电，极大地提高供电可靠性；
◆ 无须增加配置即可实现对单相接地故障的在线判断并按照定给出告警或跳闸；
