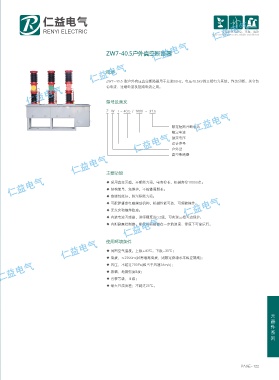

ZW7-40.5户外真空断路器

概述

ZW7-40.5 型户外高压真空断路器用于交流50Hz、电压40.5kV的三相电力系统，作为分断、关合负
荷电流、过载电流及短路电流之用。

型号及含义

Z W 7 - 40.5 / 1600 - 31.5

额定短路开断电流
额定电流
额定电压
设计序号
户外型
真空断路器

主要功能

◆ 采用真空灭弧，开断能力强，电寿命长，机械寿命10000次；
◆ 结构简单，免维护，不检修周期长；
◆ 绝缘性能好，防污秽能力强；
◆ 可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；
◆ 无火灾和爆炸隐患；
◆ 内装电流互感器，讲师精度达0.2级，可实现三相互动保护；
◆ 内附凝露控制器，能保持断路器在一定的温度、湿度下可靠运行。

使用环境条件

◆ 周围空气温度：上限+40℃，下限-30℃；
◆ 海拔：≤2000m(若需增高海拔，则额定绝缘水平相应提高)；
◆ 风压：不超过700Pa(相当于风速34m/s)；
◆ 振幅：地震强度8度；
◆ 污秽等级：Ⅲ级；
◆ 最大日温度差：不超过25℃。
