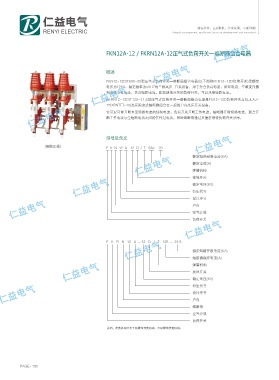

FKN12A-12­/­FKRN12A-12压气式负荷开关—熔断器组合电器

概述

FKN12-12D/T630-20型压气式负荷开关—熔断器组合电器(以下简称FKN12-12D负荷开关)是额定
电压为12KV，额定频率为50HZ的三相高压 开关设备，用于分合负荷电流，闭环电流，空载变压器
和电缆充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12-12D/T125-31.5型压气式负荷开关—熔断器组合电器是FN12-12D负荷开关与S□LAJ-
12(XRNT□-10)高压限流式熔断器组合在一起的户内高压开关设备。
它可以可靠开断直至短路电流的任何电流，负荷开关开断工作电流，熔断器开断短路电流，联合开
断工作电流与全短路电流之间的任何过电流，同时熔断器通过其撞击器使负荷开关分闸。

型号及含义
(侧装正操) F K N 12 A -12 D / T 630 - 20

额定短时耐受电流(KA)
额定电流(A)
弹簧机构
接地开关
额定电压(KV)
衍生代号
设计序号
户内
空气介质
负荷开关

F K R N 12 A - 12 D / T 125 - 31.5
额定短路开断电流(KA)
熔断器额定电流(A)
弹簧机构
接地开关
额定电压(KV)
衍生代号
设计序号
户内
熔断器
空气介质
负荷开关
说明：弹簧机构分为手动操作弹簧机构，电动操作弹簧机构。
