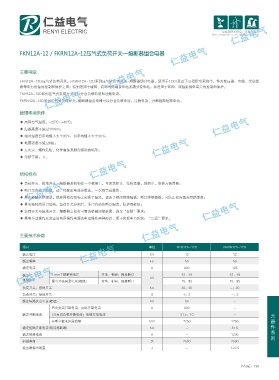

FKN12A-12­/­FKRN12A-12压气式负荷开关—熔断器组合电器

主要用途

FKN12A-12D压气式负荷开关，FKRN12A-12D系列压气式负荷开关-熔断器组合电器，适用于12KV及以下三相配电系统中，作为变压器、电缆、架空线
路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
FKN12A-12D系列压气式负荷开关可以分合负载电流和过载电流。
FKRN12A-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。

使用环境条件

◆ 周围空气温度：-25℃~+40℃；
◆ 海拨高度不超过1000m；
◆ 相对湿度日平均值不大于95%，月平均值不大于90%。
◆ 地震强度不超过8级；
◆ 无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
◆ 污秽等级：Ⅱ。

结构特点
◆ 负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；
◆ 断口为直动式布置，动、热稳定电流参数高，一次性完成操作；
◆ 具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；
◆ 具有独特的活门结构，负荷开关分闸后，活门自动将断口隔离，防护性能好；
◆ 负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；
◆ 具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统：“三遥”要求。

主要技术参数

项目 单位 FKN12A-12D FKRN12A-12D
额定电压 KV 12 12
额定频率 Hz 50 50
额定电流 A 630 125
额定 1 min工频耐受电压 对地、相间；隔离断口 KV 42、48 42、48
绝缘水平 雷电冲击耐受电压(峰值) 对地、相间；隔离断口 75、85 75、85
负荷开关；接地开关 KA 20；20 -；20
负荷开关；接地开关 S 4；2 -；2
额定短路关合电流(峰值) KA 50 -
有功负载开断电流；闭环开断电流 A 630 -
额定开断电流 5%有功负载开断电流；电缆充电电流 31.5；10 - 元
开断空载变压器容量 KVA 1250 1250 器
额定短路开断电流(限流熔断器) KA - 31.5 件
系
额定转移电流 A - 1200
列
机械寿命 次 2000 2000
撞击器输出能量 J - 1+0.5
