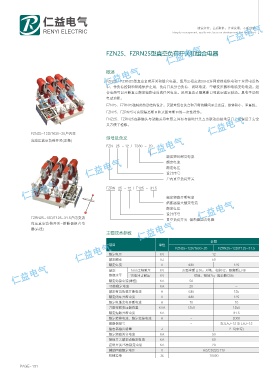

FZN25、FZRN25型真空负荷开关和组合电器
概述
FZN25、FZRN25型真空负荷开关和组合电器，适用三相交流50Hz环网或终端供电和工业用电设备
中，作负荷控制和短路保护之用，负荷开关分合负荷、闭环电流、空载变压器和电缆充电电流。组
合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空弧室联动。具有手动和
电动功能。
FZN25、FZRN25独特的传动结构设计，灭弧室仅在关合和开断的瞬间承受高压，故体积小，重量轻。
FZN25、FZRN25可实现隔离断口和灭弧室断口的一次性操作。
FNZ25、FZRN25在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全
又方便了检修。
FZN25-12D/T630-20户内交
型号及含义
流高压真空负荷开关(左操)
FZN 25 - 12 / T630 - 20
额定短时耐受电流
额定电流
额定电压
设计序号
户内真空负荷开关
FZRN 25 - 12 / T125 - 31.5
额定短路开断电流
熔断器最大额定电流
额定电压
设计序号
FZRN25-12D/T125-31.5户内交流
真空负荷开关-熔断器组合电器
高压真空负荷开关-熔断器组合电
器(右操)
主要技术参数
参数
项目 单位
FZN25-12D/T630-20 FZRN25-12D/T125-31.5
额定电压 KV 12
额定频率 HZ 50
额定电流 A 630 125
额定 1min工频耐压 KV 灭弧室断口30；对地、相间42；隔离断口48
绝缘水平 雷电冲击耐压 KV 对地、相间75；隔离断口85
额定动稳电流(峰值) KA 50 -
4S热稳定电流 KA 20 -
额定有功负载开断电流 A 630 125
额定闭环开断电流 A 630 125
额定电缆充电开断电流 A 10 10
开断空载变压器容量 KVA 1250 1250
额定短路开断电流 KA - 31.5
额定转移电流、额定交接电流 A - 2000
熔断器型号 - SDLAJ-12 SFLAJ-12
撞击器输出能量 J - 2-5(中等)
额定短路关合电流 KA 50
接地开关额定动稳定电流 KA 50
接地开关2S热稳定电流 KA 20
辅助回路额定电压 V AC/CD220;110
机械寿命 次 10000
