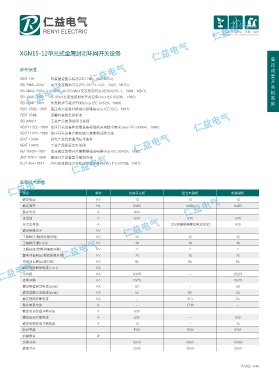

RENYI ELECTRIC 让能源更加安全、可靠、高效
Make energy more secure, reliable and efficient
XGN15-12单元式金属封闭环网开关设备
高
压
参考标准 成
套
GB/T 191 包装储运图示标志(ISO 780-1997.MOD)
开
GB 1985-2004 高压交流隔离开关(IEC 62271-102：2002，MOD)
关
GB 3804-2004 3.6KV~40.5KV高压交流负荷开关(IE060265-1：1998，MDO)
柜
GB 3906-1991 3~35KV交流金属封闭开关设备(neq IEC 60298：1990) 系
GB 4208-1993 外壳防护等级(IP代码)(eqv IEC 60529：1989) 列
GB/T 5582-1993 高压电力设备外绝缘污秽等级(eqv IEC 507：1991)
GB/T 6388 运输包装收发货标志
GB 9969.1 工业产品使用说明书总则
GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求 (eqv IEC 60694：1996)
GB/T11023-1989 高压开关设备六氟化硫气体密封试验方法
GB/T 13384 机电产品包装通用技术条件
GB/T 14436 工业产品保证文件总则
GB 16926-1997 交流高压负荷开关熔断器组合电器(eqv IEC 60420：1990)
JB/T 8754-1998 高压开关设备型号编制办法
DL/T 404-1997 户内交流高压开关柜订货技术条件(neq IEC 60298：1981)
主要技术参数
项目 单位 负荷开关柜 组合电器柜 断路器柜
额定电压 KV 12 12 12
额定频率 Hz 50/60 50/60 50/60
额定电流 A 630
主母线 A 630 630 630
分支主母线 A 125(视熔断器额定电流而定) 630
额定绝缘水平 KV
工频耐压(相间及相对地) KV 42 42 42
工频耐压(断口间) KV 48 48 48
工频耐压(控制和辅助回路) KV 2 2 2
雷电冲击耐压(相间及相对地) KV 75 75 75
雷电冲击耐压(端口间) KV 85 85 85
额定短时耐受电流(r.m.s) KA
主回路 KA 20/3S - 25/2S
接地回路 KA 20/2S - 25/2S
额定峰值耐受电流(peak) KA 50 - 63
额定短路关合电流(peak) KA 50 80 63
额定短路开断电流 KA - 31.5 25
额定转移电流 A - 1700 -
额定有功负载开断电流 A 630 - -
额定闭环开断电流 A 630 - 630
额定电缆充电开断电流 A 10 - 15
防护等级 IP3X IP3X IP3X
机械寿命 次
负荷开关 5000 5000 10000
接地开关 2000 2000 2000
PAGE- 040
