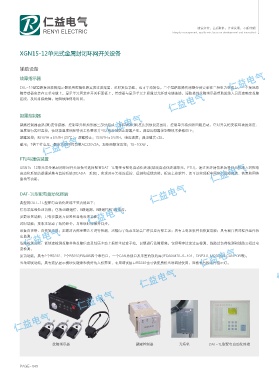

XGN15-12单元式金属封闭环网开关设备

辅助设备
故障指示器

EKL-12型短路接地故障指示器采用逻辑电路实现过流报警、延时复位功能，也可手动复位。三个短路故障传感器分别安装在三相电力电缆上，一个接地故
障传感器安装在三芯电缆上，显示单元固定在开关柜面板上，传感器与显示单元之间通过光纤或电缆连接。短路接地故障指示器帮助巡线人员迅速确定故障
区段，及时排除故障，缩短故障停电时间。

凝露控制器

凝露控制器由温(湿)度传感器、控制单元和加热器三部分组成，当环境温(湿)度达到预设范围时，控制单元将加热回路启动。它对开关柜安装环境的温度、
湿度进行实时监控，使环境温度指标符合工作要求并可以有效地防止凝露产生。典型的凝露控制器技术参数如下：
凝露起控：85%RH±5%RH (20℃ )，凝露停止：75%RH±5%RH，响应速度：典型值实<35。
输出：1倍工作电压，额定功率阻性负载AC220V3A，加热器额定功率：75-100W 。

FTU与通信装置­
XGN15-12单元式金属封闭环网开关设备可选择配置DAT-1L等型号配电自动化终端(馈线自动化终端单元，FTU)，通过光纤通信系统将开关柜纳入到配电
自动化系统的数据采集与监控系统(SCADA 系统)，实现对开关柜的遥控、遥测和遥信功能。配合主站软件，还可以实现配电网络的故障隔离、恢复和网络
重构等功能。

DAT-1L型配电自动化终端
典型的DAT-1 L型配电自动化终端主要功能如下：
信息采集和处理功能：包括48路遥信、8路遥测、8路遥控和1路直流。
参数设置功能：具有参数远方设置和当地设置功能。
对时功能：接收主站或子站的命令，与系统时钟保持同步。
设备自诊断、自恢复功能：定期对内部重要芯片进行检测，出错向子站或主站告□并反应内部工况；具有上电及软件自恢复功能；具有看门狗对程序运行状
态监测。
故障检测功能：能快速检测故障并将故障信息及性质主动上报给主站或子站，以便进行故障隔离。包括零序过流过压检测、线路过负荷检测和线路三相过电
流检测。
通讯功能：具有2个RS232、2个RS232/RS485四个串行口，一个CAN总线口及丰富的规约库(IEC600870-5-101，DNP3.0, MODBUS,CAN2.0B等)。
当地调试功能：具有液晶显示模块及键盘和良好的人机界面，专用调试接口RS232也可供便携机当地调试使用，面板有各种运行指示灯。

故障指示器 凝露控制器 光端机 DAT-1L型配电自动化终端
