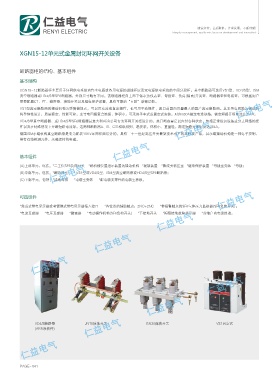

XGN15-12单元式金属封闭环网开关设备

断路器柜的结构、基本组件

基本结构

XGN15-12断路器柜主要用于环网供电系统内作主电源或备用电源的进线柜以及双电源供电系统的中间分段柜。其中断路器可选用VS1型、VD4/S型、ISM
真空断路器或HD4/S型SF6断路器，外形尺寸略有不同。该断路器柜自上而下依次为仪表室、母线室、负荷(隔离)开关室、断路器室和电缆室，可根据用户
需要配置CT、PT、避雷器、接地开关以及继电保护装置，具有可靠的“五防”联锁功能。
VS1型真空断路器的操动机构为弹簧储能式，可以用交流或直流操作，也可用手动操作，是目前国内用量最大的国产真空断路器。其主导电回路与操动机
构整体性设计，质量稳定，性能可靠。主导电回路复合绝缘，体积小。可采用手车式或固定式安装。对应630A额定电流规格，额定短路开断电流达25kA。
VD4/S型真空断路器、或HD4/S型SF6断路器是意大利ABB公司专为环网开关柜设计的，其开断容量足以应付各种状态，包括正常投切设备或分支网络的操
作以及在特殊情况下开断短路电流等。这两种断路器A、B、C三相纵排列，易安装，体积小、重量轻。额定短路开断电流达25kA。
德国ISM永磁机构真空断路器是专为配装10KV环网柜面设计的，具有二十一世纪高压开关最新技术水平的高科技产品，其永磁操动机构是一种电子控制、
带有在线检测元件、永磁保持的电磁。

基本组件

(A)上部单元，包括：*三工位SF6负荷开关 *配机械位置指示装置的操动机构 *联锁装置 *集成式低压室 *继电保护装置 *母线室壳体 *母线；
(B)中部单元，包括：*断路器室 * VS1型或VD4/S型、ISM型真空断路器或HD4/S型SF6断路器；
(C)下部单元，包括：*接地母排 *电缆室壳体 *配电缆支撑件的电缆室底板。

可选组件
*集成式带电显示器或者便携式带电显示器插入接口 *各位置的辅助触点：2NO+2NC *带报警触点的SF6气体压力监视器(SF6负荷开关)；
*电流互感器 *电压互感器 *避雷器 *电动操作机构(SF6负荷开关) *下接地开关 *短路接地故障指示器 *冷缩户内电缆终端。

VD4/S断路器 JN15接地开关 GN30隔离开关 VS1固定式
(ABB原装件)

PAGE- 041
