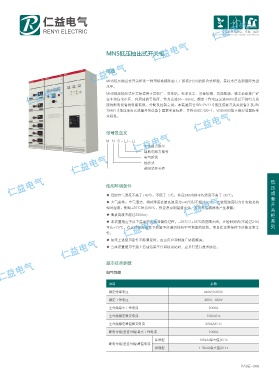

MNS低压抽出式开关柜
概述
MNS低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型，其技术已达到国际先进
水平。
MNS低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿
企业和住宅小区、高层建筑等场所、作为交流50～60Hz，额定工作电压交流660V及以下的电力系
统的配电设备的电能转换、分配及控制之用。本装置符合GB72511《低压成套开关关设备》及JB/
T9961《低压抽出式成套开关设备》国家专业标准、并符合IEC439-1、VDE0660第五部分等国际专
业标准。
型号及含义
M N S - □ - □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜
低
使用环境条件 压
成
◆ 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃；
套
◆ 大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的
开
相对湿度，例如+20℃时为90％，但应考虑到温度变化，有可能会偶然地产生凝露；
关
◆ 海拔高度不超过2000m； 柜
◆ 本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h) 系
可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工 列
作；
◆ 如果上述使用条件不能满足时，应由用户和制造厂协商解决；
◆ 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
基本技术参数
电气性能
项目 参数
额定绝缘电压 660V(1000)V
额定工作电压 380V、660V
主母线最大工作电流 5000A
主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s
配电母线(垂直母线)最大工作电流 1000A
标准型 105kA(最大值)/0.1s
配电母线(垂直母线)峰值电流
加强型 1 76kA(最大值)/0.1s
