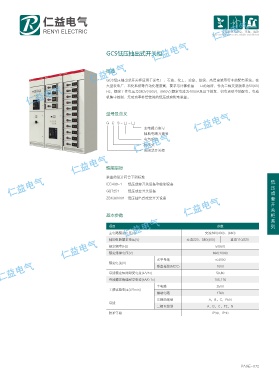

GCS低压抽出式开关柜

概述

GCS低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在
大型发电厂、石化系统等自动化程度高，要求与计算机接 口的场所，作为三相交流频率为50(60)
Hz，额定工作电压为380V(400V), (660V),额定电流为4000A及以下的发、供电系统中的配电、电动
机集中控制、无功功率补偿使用的低压成套配电装置。

型号及含义
G C S - □ - □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

性能指标

装置的设计符合下列标准
低
IEC439-1 低压成套开关设备和控制设备
压
GB7251 低压成套开关设备
成
ZBK360001 低压抽出式成套开关设备 套
开
关
基本参数 柜
系
项目 参数 列
主电路额定电压(V) 交流380(400)、(660)
辅助电路额定电压(V) 交流220、380(400) 直流110/220
额定频率(Hz) 50(60)
额定绝缘电压(V) 660(1000)
水平母线 ≤4000
额定电流(V)
垂直母线(MCC) 1000
母线额定短时耐受电流(kA/1s) 50,80
母线额定峰值耐受电流(kA/0.1s) 105,176
主电路 2500
工频试验电压(V/1min)
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40
