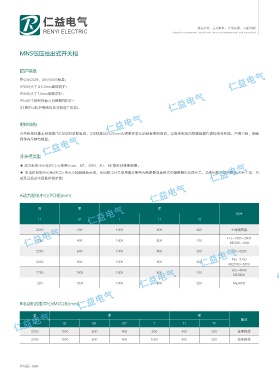

MNS低压抽出式开关柜

防护等级

符合IEC529、DIN40050标准；
IP30对大于Φ2.5mm固体防护；
IP40对大于1.0mm固体防护；
IP54对尘埃和任意方向喷溅作防护；
(订购lP54防护等级时应与制造厂协商)。

柜体结构

开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧板
则作高压静电喷塑。

开关柜类型

◆ 动力配电中心柜(PC):可采用Emax、MT、3WN、AH、ME等系列等断路器。
◆ 电动机控制中心柜(MCC):由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动、自
动及远动功率因数补偿装置)

A动力配电中心(PC)柜(mm)

高 宽 深
备注
H B T T1 T2

2200 400 1000 800 200 主母线转接
F1s-1250-2000
2200 400 1000 800 200
ME630-1605
2200 600 1000 800 200 F2s-2500
F4s-3200
2200 800 1000 800 200
ME2000-3200
F5s-4000
2200 1000 1000 800 200
ME3205
220 1200 1000 800 200 ME4005

B电动机控制中心(MCC)柜(mm)

高 宽 深
备注
H B B1 B2 T T1 T2
2200 1000 600 400 600 400 200 单面操作
2200 1000 600 400 1000 400 200 双面操作

PAGE- 069
