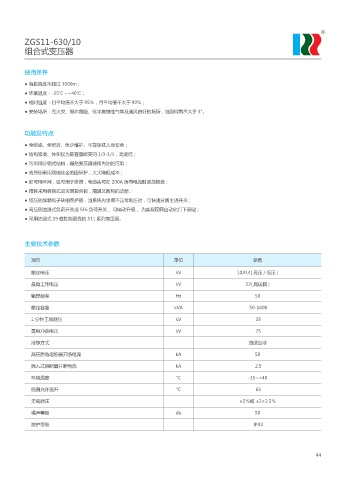

ZGS11-630/10
          组合式变压器



          使用条件
          ● 海拔高度不超过 1000m;
          ● 环境温度:-35℃ ~+40℃;
          ● 相对湿度:日平均值不大于 95%,月平均值不大于 90%;
          ● 安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所,地面倾角不大于 3°。



          功能及特点
          ● 全绝缘、全密封、免少维护、可靠保证人身安全;
          ● 结构紧凑、体积仅为同容量欧变的 1/3-1/5,高度低;
          ● 可采用分箱式结构,避免变压器油箱内油的污染;
          ● 高压侧采用双熔丝全范围保护,大大降低成本;
          ● 即可用环网,也可用于终端,电缆头可在 200A 负荷电流时紧急插拔;
          ● 箱体采用蜂窝式双夹层复合板,隔温又散热的功能;
          ● 低压侧加装电子缺相保护器,当系统内出现不正常电压时,可快速分断主进开关;
          ● 高压侧油浸式负荷开关或 SF6 负荷开关, 可电动升级, 为实现配网自动化打下基础;
          ● 采用油浸式 S9 或性能更优的 S11 系列变压器。




          主要技术参数

            项目                                               单位                         参数

            额定电压                                             kV                    10/0.4( 高压 / 低压 )
            最高工作电压                                           kV                      12( 高压侧 )

            额定频率                                             Hz                          50
            额定容量                                             kVA                       50-1600

            1 分钟工频耐压                                         kV                           35
            雷电冲击电压                                           kV                           75

            冷却方式                                                                       油浸自冷

            高压后备熔断器开断电流                                      kA                          50
            插入式熔断器开断电流                                       kA                          2.5
            环境温度                                              ℃                       -35~+40

            线圈允许温升                                            ℃                           65

            无载调压                                                                   ±5%或 ±2×2.5%
            噪声等级                                             db                          50
            防护等级                                                                         IP43
