ZGS11-630/10
           组合式变压器

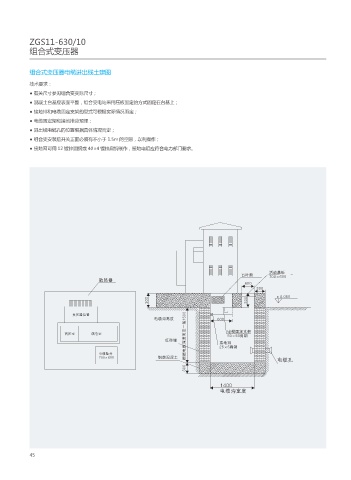

           组合式变压器电缆进出线土建图
           技术要求:
           ● 有关尺寸参见组合变实际尺寸;
           ● 混凝土台基应表面平整,组合变电站采用压板固定的方式固定在台基上;
           ● 接地排和电缆固定支架的型式可根据实际情况而定;
           ● 电缆固定架和接地排应预埋;
           ● 进出线电缆孔的位置根据具体情况而定;
           ● 组合变安装后开关正面必须有不小于 1.5m 的空隙,以利操作;
           ● 接地网可用 12 镀锌圆钢或 40×4 镀锌扁铜制作,接地电阻应符合电力部门要求。
