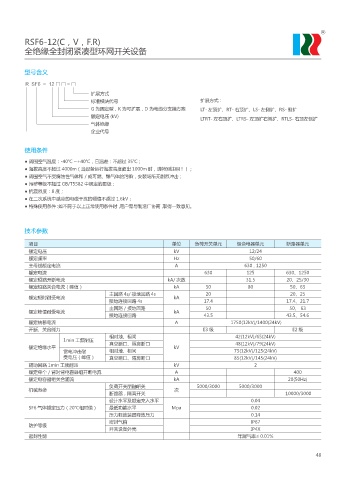

RSF6-12(C,V,F.R)
          全绝缘全封闭紧凑型环网开关设备



          型号含义

          R  SF6  -  12 □ □ - □
                                扩展方式
                                标准模块代号                                扩展方式:
                                G 为固定型,K 为可扩展,D 为电缆分支箱方案              LT- 左顶扩、RT- 右顶扩、LS- 左侧扩、RS- 侧扩
                                额定电压 (kV)                             LTRT- 左右顶扩、LTRS- 左顶扩右侧扩、RTLS- 右顶左侧扩
                                气体绝缘
                                企业代号

          使用条件

          ● 周围空气温度:-40℃ ~+40℃,日温差:不超过 35℃;
          ● 海拔高度不超过 4000m(当设备运行海拔高度超出 1000m 时,请特别注明!);
          ● 周围空气不受腐蚀性气体和/或可燃、爆气体的污染,安装场所无剧烈冲击;
          ● 污秽等级不超过 GB/T5582 中规定的Ⅲ级;
          ● 抗震烈度:8 度;
          ● 在二次系统中感应的电磁干扰的幅值不超过 1.6kV;
          ● 特殊使用条件:如不同于以上正常使用条件时,用户需与制造厂协商,取得一致意见。



          技术参数

           项目                                               单位      负荷开关单元         组合电器单元           断路器单元
           额定电压                                              kV                        12/24
           额定频率                                              Hz                        50/60
           主母线额定电流                                           A                       630 , 1250
           额定电流                                                        630            125          630、1250
           额定短路开断电流                                        kA/ 次数                     31.5          20、25/30
           额定短路关合电流(峰值)                                      kA         50            80             50、63
                                       主回路 4s/ 接地回路 4s                  20                           20、25
           额定短时耐受电流                                          kA
                                       接地连接回路 4s                       17.4                         17.4、21.7
                                       主回路/接地回路                         50                           50、 63
           额定峰值耐受电流                                          kA
                                       接地连接回路                          43.5                         43.5、54.6
           额定转移电流                                            A                   1750(12kV)/1400(24kV)
           开断、关合能力                                                     E3 级                           E2 级
                                       相对地、相间                                     42(12kV)/65(24kV)
                       1min 工频耐压       真空断口、隔离断口                                  48(12kV)/79(24kV)
           额定绝缘水平                                            kV
                       雷电冲击耐           相对地、相间                                     75(12kV)/125(24kV)
                       受电压(峰值)         真空断口、隔离断口                                  85(12kV)/145(24kV)
           辅助回路 1min 工频耐压                                    kV                         2
           额定单个/背对背电容器组开断电流                                  A                                        400
           额定电容器组关合涌流                                        kA                                     20(50Hz)
                                       负荷开关朋鼬岍关                      5000/3000     5000/3000
           机械寿命                                              次
                                       断路器,隔离开关                                                     10000/3000
                                       设计水平及额定充入水平                                     0.04
           SF6 气体额定压力(20℃相对值)          最低功能水平               Mpa                        0.02
                                       压力释放装置释放压力                                      0.14
                                       密封气箱                                            IP67
           防护等级
                                       开关设备外壳                                          IP4X
           密封性能                                                                    年漏气率≤ 0.01%
