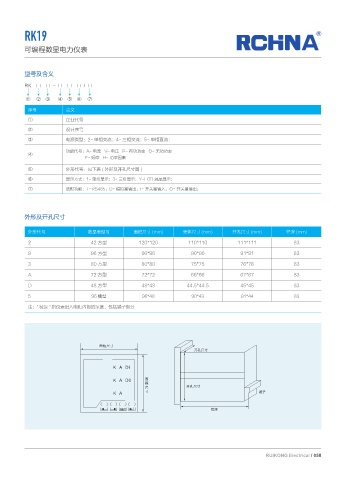

RK19

可编程数显电力仪表

型号及含义

RK □ □ - □ □ □ / □

① ② ③ ④ ⑤ ⑥ ⑦
序号 含义
① 企业代号
② 设计序号

③ 电源类型：2- 单相交流；4- 三相交流；5- 单相直流；
功能代号：A- 电流 V- 电压 P- 有功功率 Q- 无功功率
④
F- 频率 H- 功率因素
⑤ 外形代号：见下表 ( 外形及开孔尺寸图 )
⑥ 显示方式：1- 单排显示；3- 三排显示；Y-LCD 液晶显示；
⑦ 选配功能：T-RS485；D- 模拟量输出；I- 开关量输入；O- 开关量输出；

外形及开孔尺寸

外形代号 数显表型号 面框尺寸 (mm) 壳体尺寸 (mm) 开孔尺寸 (mm) 径深 (mm)

2 42 方型 120*120 110*110 111*111 83
9 96 方型 96*96 90*90 91*91 83
3 80 方型 80*80 75*75 76*76 83
A 72 方型 72*72 66*66 67*67 83

D 48 方型 48*48 44.5*44.5 45*45 83
5 96 槽型 96*48 90*43 91*44 83
注：" 径深 " 指仪表进入电柜内部的深度，包括端子部分

䲎ᵲᅦᄤ
ᐬႀᅦᄤ

䲎
ᵲ
ᅦ ᐬႀᅦᄤ
ᄤ 〛ၼ

ᒰ⌝

RUIKONG Electrical / 058
