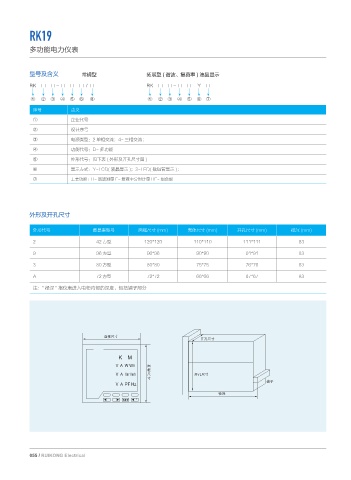

RK19

多功能电力仪表

型号及含义 常规型 拓展型 ( 谐波、复费率 ) 液晶显示

RK □ □ - □ □ □ / □ RK □ □ - □ □ Y □

① ② ③ ④ ⑤ ⑥ ⑧ ① ② ③ ④ ⑤ ⑥ ⑦
序号 含义
① 企业代号
② 设计序号

③ 电源类型：2 单相交流；4- 三相交流；
④ 功能代号：D- 多功能
⑤ 外形代号：见下表 ( 外形及开孔尺寸图 )
⑥ 显示方式：Y-LCD( 液晶显示 )；3-LED( 数码管显示 )；
⑦ 主要功能：H- 谐波测量 F- 复费率分时计量 HF- 组合型

外形及开孔尺寸

外形代号 数显表型号 面框尺寸 (mm) 壳体尺寸 (mm) 开孔尺寸 (mm) 径深 (mm)
2 42 方型 120*120 110*110 111*111 83

9 96 方型 96*96 90*90 91*91 83
3 80 方型 80*80 75*75 76*76 83

A 72 方型 72*72 66*66 67*67 83
注：" 径深 " 指仪表进入电柜内部的深度，包括端子部分

䲎ᵲᅦᄤ
ᐬႀᅦᄤ

䲎
ᵲ
ᅦ ᐬႀᅦᄤ
ᄤ
〛ၼ
ᒰ⌝
