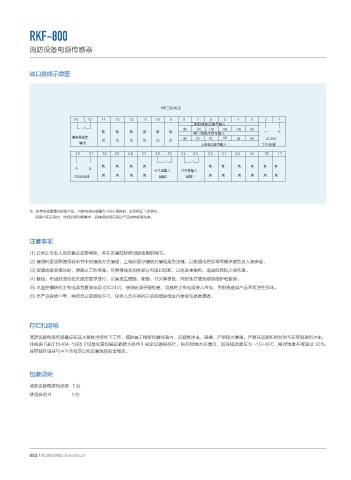

RKF-800

消防设备电源传感器

端口接线示意图

ᡸʻᄰႂԌ

ʻᄰٽጲႂԌζՁᣤЙ
6/ 6$ 6/ 6# 6/ 6"
ܫ ܫ ܫ ܫ ܫ ܫ
ʻᄰʻጲႂԌζՁᣤЙ
ፘႂ٧ઐ᝜ 6/ 6$ 6$ 6/ 6# 6" %$ 7
ၸ ၸ ၸ ၸ ၸ ၸ
ᣤѢ ˞ႂႂԌζՁᣤЙ ࢹͺႂຸ

ܫ ܫ ܫ ܫ ܫ ܫ ܫ ܫ ܫ ܫ
" #
धС᧙ᣤЙ धС᧙ᣤЙ
34 ᤯ᝬ ၸ ၸ ၸ ၸ ᣘү ᣘү ၸ ၸ ၸ ၸ ၸ ၸ

注 : 如带电流测量功能的产品，外接电流互感器为 X/5A 规格时 , 必须保证 1 次穿芯。
请客户在订货时，详细说明功能需求，具体接线情况请以产品实物标牌为准。

注意事项

(1) 必须让专业人员安装此监控模块，并在安装前仔细阅读使用说明书。
(2) 接线时要按照使用说明书中的接线方式接线，上电前要仔细核对接线是否正确，以免通电后损坏坏模块或危及人身安全。
(3) 安装或移除模块时，请确认工作电源、待测母线及相关部分电源已切断，以免发生触电，造成危险和人身伤害。
(4) 接线、布线时请按相关规定要求进行，以免发生短路、断路、打火等事故，同时也方便后期的维护和检修。
(5) 本监控模块的工作电源为直流电源 (DC24V)，接线时请仔细检査，切莫将工作电源接入市电，否则将造成产品不可逆性损坏。
(5) 本产品保修一年。未经本公司授权许可，任何人员不得拆开监控模块或进行维修和参数更改。

存贮和运输

消防设备电源传感器应在其主要技术特性下工作，模块属于精密仪器仪表内，应避免冲击、碰撞、严禁雨水淋湿。产品在运输和拆封时不应受到剧烈冲击，
并根据 GB/T15464-1995《仪器仪表包装运输技术条件》规定运输和存贮。保存的地方应清洁，其环境温度应为 -10+40℃ , 相对湿度不得超过 93%,
且存储环境空气中不含有足以引起腐蚀的有害物质。

包装说明
消防设备电源传感器 1 台
使用说明书 1 份

053 / RUIKONG Electrical
