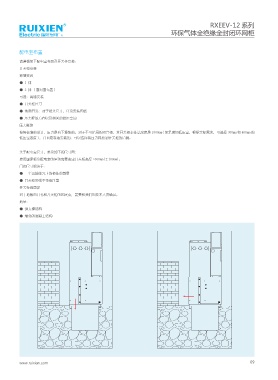

RXEEV-12 系列
环保气体全绝缘全封闭环网柜

配电室布置
请遵循如下配电室布置及开关柜安装：
开关柜安装
靠墙安装
● 1 排
● 2 排 ( 面对面布置 )
可选：离墙安装
● 开关柜尺寸
● 地面开孔：对于相关尺寸，详见安装图纸
● 压力释放方向以及相关的泄压空间
压力释放
按照标准的设计，压力是向下释放的。对于不可扩展的组合柜，其开关柜本体总高度是 1800mm( 如果增加低压室，根据实际需求，可选择 300mm 和 400mm 的
低压室高度 )，并且是靠墙安装的，可以选择将压力释放到开关柜的后侧。

关于配电室尺寸，参见如下的尺寸图：
按照国家标准配电室的屋顶需要高出开关柜高度 +600mm(±100mm)。
门的尺寸取决于：
● 一个运输单元上的柜体的数量
● 开关柜带或不带低压室
开关柜的固定
对于地板的开孔和开关柜的固定点，需要和我们的技术人员确认。
地基：
● 钢支撑结构
● 增强的混凝土结构
