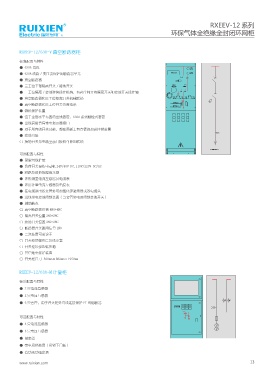

RXEEV-12 系列
环保气体全绝缘全封闭环网柜

RXEEV-12/630-V 真空断路器柜
标准配置与特性
● 630A 母线 ܲ䬤
01&/
● 630A 线路 / 变压器保护用断路器单元 ፒ⩡᭪⹦ஔ 0-04&
ऴ䬤
● 真空断路器 ה㘩
㻮ᄋ⿃
● 三工位下部隔离开关 / 接地开关 8*/%08 䃍᪜ஔ
● 三工位隔离 / 接地弹簧操作机构，有两个独立的隔离开关和接地开关操作轴 -*()5*/( #65*0/ 㻮ᄋ⿃⚓ᬺ
ऴ䬤
ܲ䬤
ऴ䬤
● 真空断路器和三工位隔离开关机械联锁 01&/ 0-04& 01&/ 0-04&
ܲ䬤
& % $
ᐬ⩡㐲Ͽ䬔
● 真空断路器和三工位开关位置指示 01&/ $"#-& $0.1"35.&/5
䨭⩡㐲Ͽ䬔
$-04& $"#-& $0.1"35.&/5
● 微机保护装置
● 位于全部水平布置的出线套管，630A 系列螺栓式套管
● 出线套管具有带电指示器接口
● 对于所有的开关功能，都在面板上有方便的加装挂锁装置
● 接地母排
○ 接地开关与电缆室前门板有可靠的联锁
7喋᫙䌛ஔὍಃ喌
可选配置与特性
● 预留母线扩展
● 负荷开关操作电动机 24V/48V DC,110V/220V DC/AC
● 短路及接地故障指示器
● 环形测量电流互感器及电流表
● 环形计量电流互感器及电度表
● 在电缆进出线套管处可加氧化锌避雷器或双电缆头
● 进线带电接地闭锁装置 ( 当套管带电时闭锁接地开关 )
● 辅助触点
○ 真空断路器位置 4N0+4NC
○ 隔离开关位置 2N0+2NC
○ 接地开关位置 2N0+2NC
○ 断路器开关跳闸信号 1NO
● 二次装置可装设于
○ 开关柜顶部的二次线小室
○ 开关柜顶部的低压箱
○ 其它继电保护装置
○ 开关柜尺寸 500mm×882mm×1950mm

RXEEV-12/630-M 计量柜

标准配置与特性
● 2 只电流互感器
● 2 只电压互感器
● 6 只套管，用于开关柜外母线连接保护 PT 的熔断器
ፒ⩡᭪⹦ஔ

可选配置与特性
● 3 只电流互感器
● 3 只电压互感器
.喋䃍䛻Ὅಃ喌
● 避雷器
● 带电闭锁装置 ( 闭锁下门板 )
● 有功无功电度表

www.ruixien.com 13
