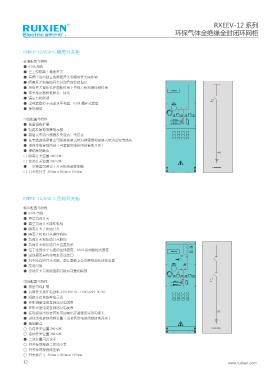

RXEEV-12 系列
环保气体全绝缘全封闭环网柜

RXEEV-12/630-G 隔离开关柜
标准配置与特性
● 630A 母线
● 三工位隔离 + 接地开关
● 有两个各自独立的隔离开关和接地开关操作轴
● 隔离开关和接地开关分别具有位置指示
● 所有开关操作孔在面板位置上具有方便加装挂锁位置
● 带电指示器和核相孔一体化 ፒ⩡᭪⹦ஔ
● 满足五防联锁
● 出线套管位于前部水平布置，630A 螺栓式套管 8*/%08
㻮ᄋ⿃
● 接地母排
-*()5*/( #65*0/ 㻮ᄋ⿃⚓ᬺ
ܲ䬤 ऴ䬤 ܲ䬤 ऴ䬤
01&/ 0-04& 01&/ 0-04&
可选配置与特性 ᐬ⩡㐲Ͽ䬔 & % $
01&/ $"#-& $0.1"35.&/5
● 预留母线扩展 $-04& $"#-& $0.1"35.&/5
䨭⩡㐲Ͽ䬔
● 短路及接地故障指示器
● 套管式电流互感器及电流表、电度表
● 在电缆进线套管出可加装预装式防洪避雷器和预装式防洪型双电缆头
● 进线带电接地闭锁 ( 当套管带电时闭锁接地开关 )
● 辅助接地触点
○ 隔离开关位置 2NO+2NC
○ 接地开关位置 2NO+2NC
● 二次装置可装设于开关柜顶部控制箱 (喋䯀⻧ᐬڟὍಃ喌
○ 开关柜尺寸 500mm×882mm×1950mm

RXEEV-12/630-C 负荷开关柜

标准配置与特性
● 630A 母线
● 真空负荷开关
● 真空负荷开关操作机构
● 隔离开关 / 接地开关
● 隔离 / 接地开关操作机构
● 负荷开关和接地开关联锁
● 负荷开关和接地开关位置指示
ܲ䬤
01&/
● 位于全部水平布置的出线套管，630A 系列螺栓式套管 ऴ䬤
ፒ⩡᭪⹦ஔ
0-04&
● 出线套管具有带电指示器接口
● 对于所有的开关功能，都在面板上有方便的加装挂锁装置 ה㘩
㻮ᄋ⿃
● 接地母排 8*/%08 䃍᪜ஔ
● 接地开关与电缆室前门板有可靠的联锁 -*()5*/( #65*0/ 㻮ᄋ⿃⚓ᬺ
ܲ䬤 ऴ䬤 ܲ䬤 ऴ䬤
01&/ 0-04& 01&/ 0-04&
& % $
可选配置与特性 01&/ $"#-& $0.1"35.&/5
ᐬ⩡㐲Ͽ䬔
䨭⩡㐲Ͽ䬔
● 预留母线扩展
$-04& $"#-& $0.1"35.&/5
● 负荷开关操作电动机 24V/48V DC,110V/220V DC/AC
● 短路及接地故障指示器
● 环形测量电流互感器及电流表
● 环形计量电流互感器及电度表
● 在电缆进出线套管处可加氧化锌避雷器或双电缆头
● 进线带电接地闭锁装置 ( 当套管带电时闭锁接地开关 )
● 辅助触点
○ 负荷开关位置 2N0+2NC $喋䉋㢣ᐬڟὍಃ喌
○ 接地开关位置 2N0+2NC
● 二次装置可装设于
○ 开关柜顶部的二次线小室
○ 开关柜顶部的低压箱
○ 开关柜尺寸 500mm×882mm×1950mm
