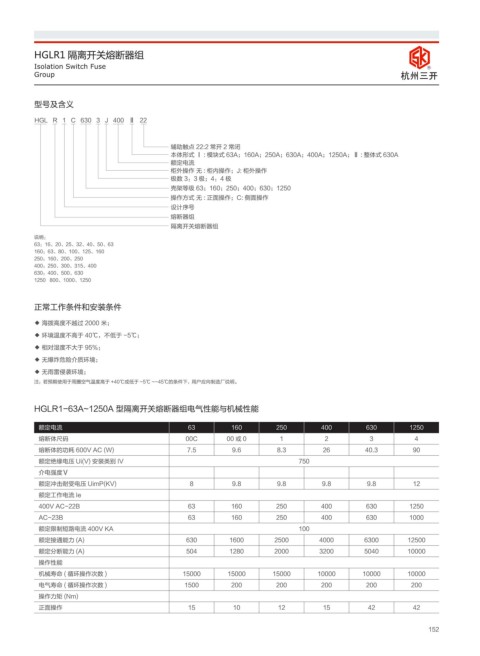

Page 159 - 杭州三开电气有限公司

HGLR1 隔离开关熔断器组
Isolation Switch Fuse R
Group ݳᇜ೘ष

型号及含义
HGL R 1 C 630 3 J 400 Ⅱ 22

辅助触点 22:2 常开 2 常闭
本体形式 Ⅰ : 模块式 63A；160A；250A；630A；400A；1250A；Ⅱ : 整体式 630A
额定电流
柜外操作 无 : 柜内操作；J: 柜外操作
极数 3：3 极；4：4 极
壳架等级 63；160；250；400；630；1250
操作方式 无 : 正面操作；C: 侧面操作
设计序号
熔断器组
隔离开关熔断器组
说明：
63：16、20、25、32、40、50、63
160：63、80、100、125、160
250：160、200、250
400：250、300、315、400
630：400、500、630
1250 800、1000、1250

正常工作条件和安装条件
◆ 海拨高度不越过 2000 米；
◆ 环境温度不高于 40℃，不低于 -5℃；
◆ 相对湿度不大于 95%；
◆ 无爆炸危险介质环境；
◆ 无雨雷侵袭环境；
注：若预期使用于周圈空气温度高于 +40℃或低于 -5℃ ~-45℃的条件下，用户应向制造厂说明。

HGLR1-63A~1250A 型隔离开关熔断器组电气性能与机械性能

额定电流 63 160 250 400 630 1250
熔断体尺码 00C 00或0 1 2 3 4
熔断体的功耗 600V AC (W) 7.5 9.6 8.3 26 40.3 90
额定绝缘电压 Ui(V) 安装类别 IV 750
介电强度Ⅴ
额定冲击耐受电压 UimP(KV) 8 9.8 9.8 9.8 9.8 12
额定工作电流 Ie
400V AC-22B 63 160 250 400 630 1250
AC-23B 63 160 250 400 630 1000
额定限制短路电流 400V KA 100
额定接通能力 (A) 630 1600 2500 4000 6300 12500
额定分断能力 (A) 504 1280 2000 3200 5040 10000
操作性能
机械寿命 ( 循环操作次数 ) 15000 15000 15000 10000 10000 10000
电气寿命 ( 循环操作次数 ) 1500 200 200 200 200 200
操作力矩 (Nm)
正面操作 15 10 12 15 42 42

152
