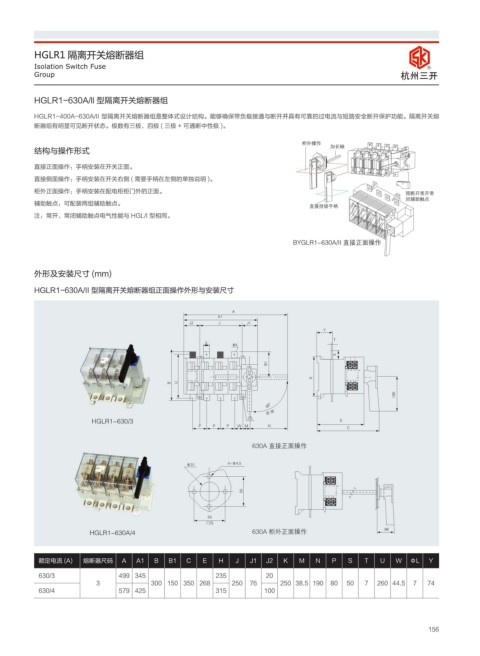

Page 163 - 杭州三开电气有限公司

HGLR1 隔离开关熔断器组
Isolation Switch Fuse R
Group ݳᇜ೘ष

HGLR1-630A/ll 型隔离开关熔断器组

HGLR1-400A-630A/II 型隔离开关熔断器组是整体式设计结构。能够确保带负载接通与断开并具有可靠的过电流与短路安全断开保护功能。隔离开关熔
断器组有明显可见断开状态。极数有三极、四极 ( 三极 + 可通断中性极 )。

柜外操作 加长轴
结构与操作形式

直接正面操作：手柄安装在开关正面。
直接侧面操作：手柄安装在开关右侧 ( 需要手柄在左侧的单独说明 )。
柜外正面操作：手柄安装在配电柜柜门外的正面。 预断开常开常
闭辅助触点
辅助触点：可配装两组辅助触点。
直接挂锁手柄
注：常开、常闭辅助触点电气性能与 HGL/I 型相同。

BYGLR1-630A/II 直接正面操作

外形及安装尺寸 (mm)

HGLR1-630A/II 型隔离开关熔断器组正面操作外形与安装尺寸

A
A1

1
B
K
B

HGLR1-630/3
C

630A 直接正面操作

Φ31 4-Φ4.5

50

50
门孔
HGLR1-630A/4 630A 柜外正面操作

额定电流 (A) 熔断器尺码 A A1 B B1 C E H J J1 J2 K M N P S T U W ΦL Y
630/3 499 345 235 20
3 300 150 350 268 250 76 250 38.5 190 80 50 7 260 44.5 7 74
630/4 579 425 315 100

156
