HGLR1 隔离开关熔断器组
Isolation Switch Fuse R
Group ݳᇜ೘ष

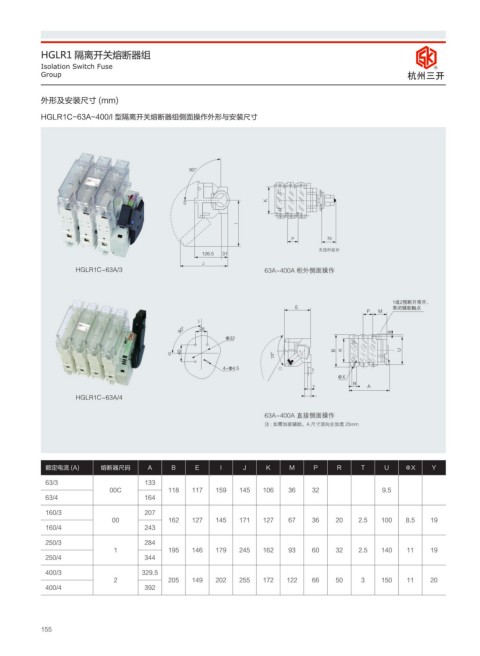

外形及安装尺寸 (mm)

HGLR1C-63A~400/I 型隔离开关熔断器组侧面操作外形与安装尺寸

90°

0 K

126.5 31
HGLR1C-63A/3 63A~400A 柜外侧面操作

1或2预断开常开、
E 常闭辅助触点
P M
I
90° 28 6
Φ32
0 40 B K U

4-Φ4.5
ΦX
R
A
HGLR1C-63A/4

63A~400A 直接侧面操作
注 : 如需加装辅助，A 尺寸须向左加宽 25mm

额定电流 (A) 熔断器尺码 A B E I J K M P R T U ΦX Y
63/3 133
00C 118 117 159 145 106 36 32 9.5
63/4 164
160/3 207
00 162 127 145 171 127 67 36 20 2.5 100 8.5 19
160/4 243

250/3 284
1 195 146 179 245 162 93 60 32 2.5 140 11 19
250/4 344

400/3 329.5
2 205 149 202 255 172 122 66 50 3 150 11 20
400/4 392
