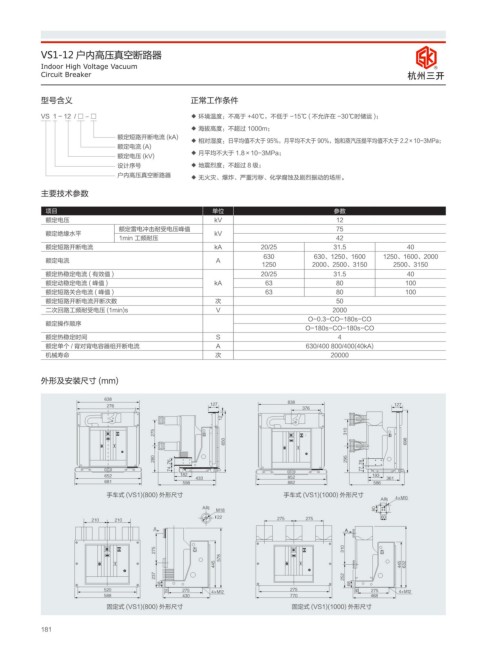

Page 188 - 杭州三开电气有限公司

VS1-12 户内高压真空断路器
Indoor High Voltage Vacuum R
Circuit Breaker ݳᇜ೘ष

型号含义 正常工作条件

VS 1 - 12 / □ - □ ◆ 环境温度：不高于 +40℃，不低于 -15℃ ( 不允许在 -30℃时储运 )；
◆ 海拔高度：不超过 1000m；
额定短路开断电流 (kA)
◆ 相对湿度：日平均值不大于 95%，月平均不大于 90%，饱和蒸汽压提平均值不大于 2.2×10-3MPa；
额定电流 (A)
◆ 月平均不大于 1.8×10-3MPa；
额定电压 (kV)
设计序号 ◆ 地震烈度：不超过 8 级；
户内高压真空断路器 ◆ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定雷电冲击耐受电压峰值 75
额定绝缘水平 kV
1min 工频耐压 42
额定短路开断电流 kA 20/25 31.5 40
630 630、1250、1600 1250、1600、2000
额定电流 A
1250 2000、2500、3150 2500、3150
额定热稳定电流 ( 有效值 ) 20/25 31.5 40
额定动稳定电流 ( 峰值 ) kA 63 80 100
额定短路关合电流 ( 峰值 ) 63 80 100
额定短路开断电流开断次数 次 50
二次回路工频耐受电压 (1min)s V 2000
O-0.3-CO-180s-CO
额定操作顺序
O-180s-CO-180s-CO
额定热稳定时间 S 4
额定单个 / 背对背电容器组开断电流 A 630/400 800/400(40kA)
机械寿命 次 20000

外形及安装尺寸 (mm)

手车式 (VS1)(800) 外形尺寸 手车式 (VS1)(1000) 外形尺寸
"ऽ f.
"ऽ
.

"

f. f.

固定式 (VS1)(800) 外形尺寸 固定式 (VS1)(1000) 外形尺寸

181
