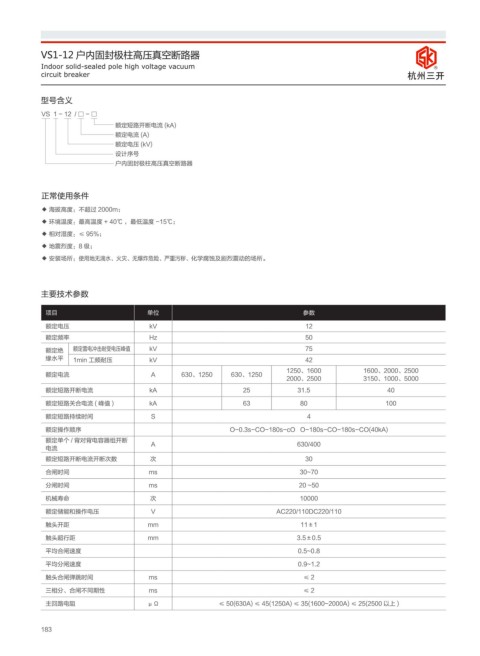

VS1-12 户内固封极柱高压真空断路器
Indoor solid-sealed pole high voltage vacuum R
circuit breaker ݳᇜ೘ष

型号含义
VS 1 - 12 / □ - □
额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内固封极柱高压真空断路器

正常使用条件
◆ 海拔高度：不超过 2000m；
◆ 环境温度：最高温度 + 40℃ ，最低温度 -15℃；
◆ 相对湿度：≤ 95%；
◆ 地震烈度：8 级；
◆ 安装场所：使用地无滴水、火灾、无爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定绝 额定雷电冲击耐受电压峰值 kV 75
缘水平 1min 工频耐压 kV 42
1250、1600 1600、2000、2500
额定电流 A 630、1250 630、1250
2000、2500 3150、1000、5000
额定短路开断电流 kA 25 31.5 40
额定短路关合电流 ( 峰值 ) kA 63 80 100
额定短路持续时间 S 4
额定操作顺序 O-0.3s-CO-180s-cO O-180s-CO-180s-CO(40kA)
额定单个 / 背对背电容器组开断 A 630/400
电流
额定短路开断电流开断次数 次 30
合闸时间 ms 30~70
分闸时间 ms 20 ~50
机械寿命 次 10000
额定储能和操作电压 V AC220/110DC220/110
触头开距 mm 11±1
触头超行距 mm 3.5±0.5
平均合闸速度 0.5~0.8
平均分闸速度 0.9~1.2
触头合闸弹跳时间 ms ≤2
三相分、合闸不同期性 ms ≤2
主回路电阻 μΩ ≤ 50(630A) ≤ 45(1250A) ≤ 35(1600~2000A) ≤ 25(2500 以上 )
