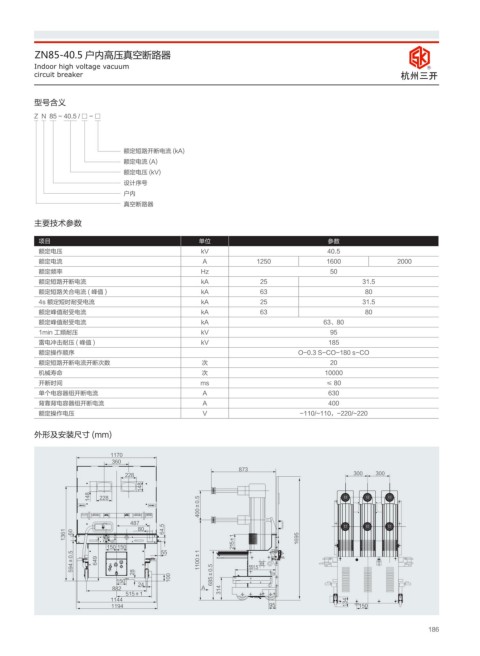

ZN85-40.5 户内高压真空断路器
Indoor high voltage vacuum R
circuit breaker ݳᇜ೘ष

型号含义

Z N 85 - 40.5 / □ - □

额定短路开断电流 (kA)
额定电流 (A)
额定电压 (kV)
设计序号
户内
真空断路器
主要技术参数

项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250 1600 2000
额定频率 Hz 50
额定短路开断电流 kA 25 31.5
额定短路关合电流 ( 峰值 ) kA 63 80
4s 额定短时耐受电流 kA 25 31.5
额定峰值耐受电流 kA 63 80
额定峰值耐受电流 kA 63、80
1min 工频耐压 kV 95
雷电冲击耐压 ( 峰值 ) kV 185
额定操作顺序 O-0.3 S-CO-180 s-CO
额定短路开断电流开断次数 次 20
机械寿命 次 10000
开断时间 ms ≤ 80
单个电容器组开断电流 A 630
背靠背电容器组开断电流 A 400
额定操作电压 V -110/~110，-220/~220

外形及安装尺寸 (mm)

d

d

d d

d
"
d

186
