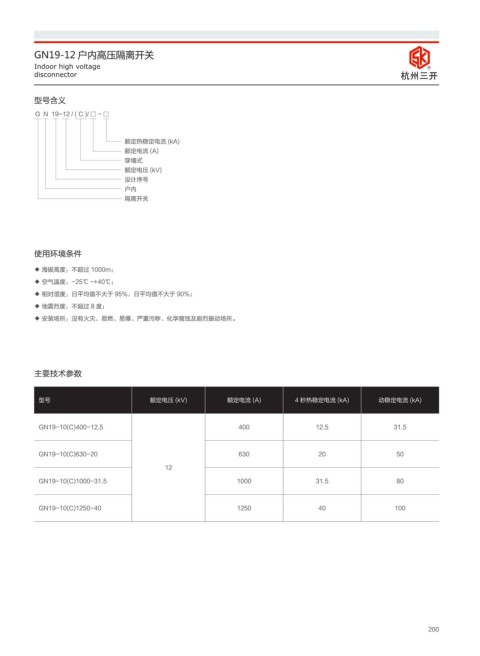

GN19-12 户内高压隔离开关
Indoor high voltage R
disconnector ݳᇜ೘ष

型号含义
G N 19-12 / ( C )/ □ - □

额定热稳定电流 (kA)
额定电流 (A)
穿墙式
额定电压 (kV)
设计序号
户内
隔离开关

使用环境条件

◆ 海拔高度：不超过 1000m；
◆ 空气温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95%，日平均值不大于 90%；
◆ 地震烈度：不超过 8 度；
◆ 安装场所：没有火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈振动场所。

主要技术参数

型号 额定电压 (kV) 额定电流 (A) 4 秒热稳定电流 (kA) 动稳定电流 (kA)

GN19-10(C)400-12.5 400 12.5 31.5

GN19-10(C)630-20 630 20 50
12
GN19-10(C)1000-31.5 1000 31.5 80

GN19-10(C)1250-40 1250 40 100

200
