HSKW2-1000 万能式断路器
Universal Circuit R
Breaker ݳᇜ೘ष

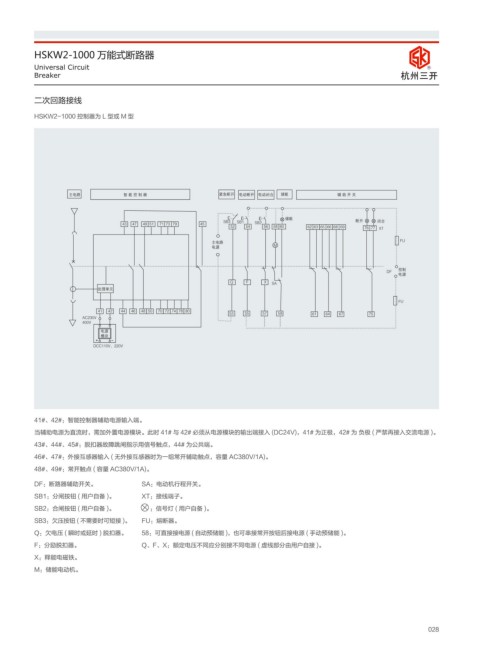

二次回路接线

HSKW2-1000 控制器为 L 型或 M 型

˞ႂᡸ ఄ ᑞ ଌ ҃ ٧ ጊপறध ႂҮறध ႂҮ᫆Ջ ϱᑞ ᣘ ү ध С

ϱᑞ
4# 4# 4# றध ᫆Ջ

95
˞ႂᡸ '6
ႂຸ .

ଌ҃
%'
ႂຸ
2 ' 9 4"
ܪူӬЊ
'6

"$ 7
7
ႂຸ
ഴڰ
%$$ 7Nj 7

41#、42#：智能控制器辅助电源输入端。
当辅助电源为直流时，需加外置电源模块。此时 41# 与 42# 必须从电源模块的输出端接入 (DC24V)，41# 为正极，42# 为 负极 ( 严禁再接入交流电源 )。
43#、44#、45#：脱扣器故障跳闸指示用信号触点，44# 为公共端。
46#、47#：外接互感器输入 ( 无外接互感器时为一组常开辅助触点，容量 AC380V/1A)。
48#、49#：常开触点 ( 容量 AC380V/1A)。

DF：断路器辅助开关。 SA：电动机行程开关。
SB1：分闸按钮 ( 用户自备 )。 XT：接线端子。
SB2：合闸按钮 ( 用户自备 )。 ：信号灯 ( 用户自备 )。
SB3：欠压按钮 ( 不需要时可短接 )。 FU：熔断器。
Q：欠电压 ( 瞬时或延时 ) 脱扣器。 58：可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手动预储能 )。
F：分励脱扣器。 Q、F、X：额定电压不同应分别接不同电源 ( 虚线部分由用户自接 )。
X：释能电磁铁。
M：储能电动机。

028
