HSKW2-1000 万能式断路器
Universal Circuit R
Breaker ݳᇜ೘ष

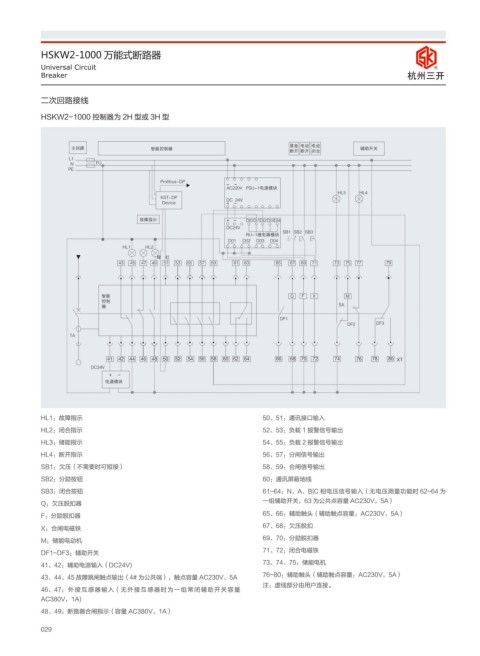

二次回路接线

HSKW2-1000 控制器为 2H 型或 3H 型

ጊপ ႂҮ ႂҮ
˞ٿᡸ ఄᑞଌ҃٧ ᣘүधС
றध றध ᫆Ջ
-
/ '6
1&
1SPGJCVT %1
_ _
"$ 7 146 ႂຸഴڰ
)- ) -
,45 %1 %$ 7
%FWJDF
஋ᬩૈᇧ %* %* %* %* %*
%$ 7
4# 4# 4#
36 ፘႂ٧ഴڰ
% % % %
)- )-
፮ጙ

ఄᑞ 2 ' 9 .
ଌ҃
٧ 4"
%'
%' %'
5"

95
%$ 7

ႂຸഴڰ

HL1：故障指示 50、51：通讯接口输入
HL2：闭合指示 52、53：负载 1 报警信号输出
HL3：储能指示 54、55：负载 2 报警信号输出
HL4：断开指示 56、57：分闸信号输出
SB1：欠压（不需要时可短接） 58、59：合闸信号输出
SB2：分励按钮 60：通讯屏蔽地线
SB3：闭合按钮 61~64：N、A、B|C 相电压信号输入（无电压测量功能时 62~64 为
Q：欠压脱扣器 一组辅助开关，63 为公共点容量 AC230V，5A）
F：分励脱扣器 65、66：辅助触头（辅助触点容量：AC230V，5A）
67、68：欠压脱扣
X：合闸电磁铁
M：储能电动机 69、70：分励脱扣器
DF1~DF3：辅助开关 71、72：闭合电磁铁
73、74、75：储能电机
41、42：辅助电源输入（DC24V)
43、44、45 故障跳闸触点输出（4# 为公共端），触点容量 AC230V、5A 76~80：辅助触头（辅助触点容量：AC230V，5A）
注：虚线部分由用户连接。
46、47：外接互感器输入（无外接互感器时为一组常闭辅助开关容量
AC380V，1A)
48、49：断路器合闸指示（容量 AC380V，1A）
