HSKW2-1000 万能式断路器
Universal Circuit R
Breaker ݳᇜ೘ष

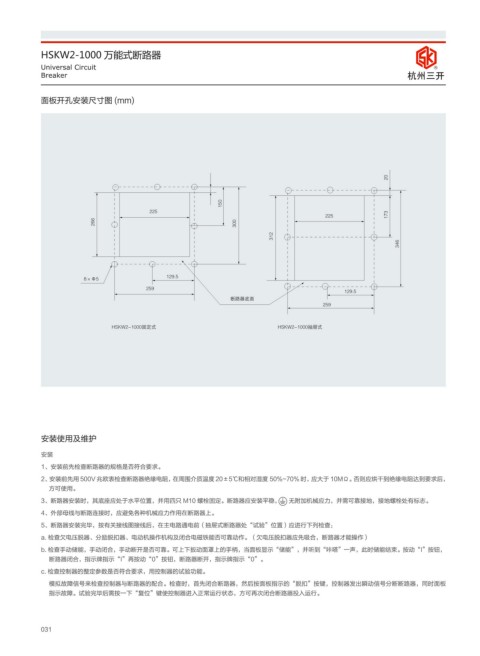

面板开孔安装尺寸图 (mm)

fœ

றᡸ٧ऄ᭦

)4,8 ڌ߿य )4,8 ઙࡑय

安装使用及维护

安装
1、安装前先检查断路器的规格是否符合要求。
2、安装前先用 500V 兆欧表检查断路器绝缘电阻，在周围介质温度 20±5℃和相对湿度 50%~70% 时，应大于 10MΩ。否则应烘干到绝缘电阻达到要求后，
方可使用。
3、断路器安装时，其底座应处于水平位置，并用四只 M10 螺栓固定。断路器应安装平稳， 无附加机械应力，并需可靠接地，接地螺栓处有标志。
4、外部母线与断路连接时，应避免各种机械应力作用在断路器上。
5、断路器安装完毕，按有关接线图接线后，在主电路通电前（抽屉式断路器处“试验”位置）应进行下列检查：
a. 检查欠电压脱器、分励脱扣器、电动机操作机构及闭合电磁铁能否可靠动作。（欠电压脱扣器应先吸合，断路器才能操作）
b. 检查手动储能，手动闭合，手动断开是否可靠。可上下扳动面罩上的手柄，当面板显示“储能”，并听到“咔嗒”一声，此时储能结束。按动“I”按钮，
断路器闭合，指示牌指示“I”再按动“0”按钮，断路器断开，指示牌指示“0”。
c. 检查控制器的整定参数是否符合要求，用控制器的试验功能。
模拟故障信号来检查控制器与断路器的配合。检查时，首先闭合断路器，然后按面板指示的“脱扣”按键，控制器发出瞬动信号分断断路器，同时面板
指示故障。试验完毕后需按一下“复位”键使控制器进入正常运行状态，方可再次闭合断路器投入运行。

031
