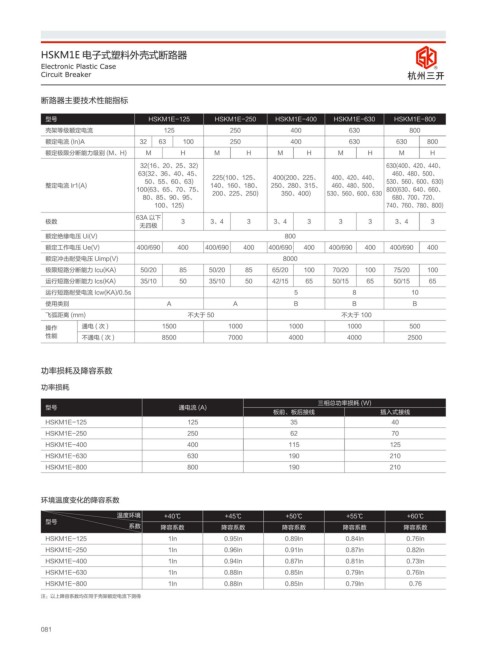

HSKM1E 电子式塑料外壳式断路器
Electronic Plastic Case R
Circuit Breaker ݳᇜ೘ष

断路器主要技术性能指标

型号 HSKM1E-125 HSKM1E-250 HSKM1E-400 HSKM1E-630 HSKM1E-800
壳架等级额定电流 125 250 400 630 800
额定电流 (In)A 32 63 100 250 400 630 630 800
额定极限分断能力级别 (M、H) M H M H M H M H M H
32(16、20、25、32) 630(400、420、440、
63(32、36、40、45、 225(100、125、 400(200、225、 400、420、440、 460、480、500、
50、55、60、63) 530、560、600、630)
整定电流 Ir1(A) 140、160、180、 250、280、315、 460、480、500、
100(63、65、70、75、 200、225、250) 350、400) 530、560、600、630 800(630、640、660、
80、85、90、95、 680、700、720、
100、125) 740、760、780、800)
63A 以下
极数 3 3、4 3 3、4 3 3 3 3、4 3
无四极
额定绝缘电压 Ui(V) 800
额定工作电压 Ue(V) 400/690 400 400/690 400 400/690 400 400/690 400 400/690 400
额定冲击耐受电压 Uimp(V) 8000
极限短路分断能力 Icu(KA) 50/20 85 50/20 85 65/20 100 70/20 100 75/20 100
运行短路分断能力 Ics(KA) 35/10 50 35/10 50 42/15 65 50/15 65 50/15 65
运行短路耐受电流 Icw(KA)/0.5s 5 8 10
使用类别 A A B B B
飞弧距离 (mm) 不大于 50 不大于 100
操作 通电(次) 1500 1000 1000 1000 500
性能 不通电(次) 8500 7000 4000 4000 2500

功率损耗及降容系数
功率损耗

三相总功率损耗 (W)
型号 通电流 (A)
板前、板后接线 插入式接线
HSKM1E-125 125 35 40
HSKM1E-250 250 62 70
HSKM1E-400 400 115 125
HSKM1E-630 630 190 210
HSKM1E-800 800 190 210

环境温度变化的降容系数
温度环境 +40℃ +45℃ +50℃ +55℃ +60℃
型号
系数 降容系数 降容系数 降容系数 降容系数 降容系数
HSKM1E-125 1In 0.95In 0.89In 0.84In 0.76In
HSKM1E-250 1In 0.96In 0.91In 0.87In 0.82In
HSKM1E-400 1In 0.94In 0.87In 0.81In 0.73In
HSKM1E-630 1In 0.88In 0.85In 0.79In 0.76In
HSKM1E-800 1In 0.88In 0.85In 0.79In 0.76
注：以上降容系数均在同于壳架额定电流下测得
