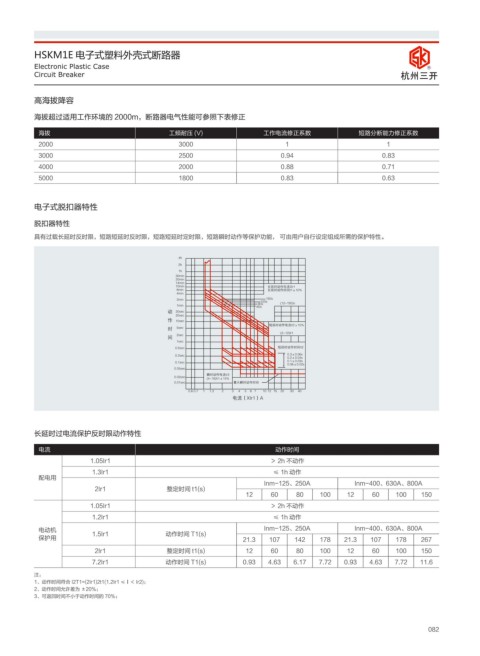

HSKM1E 电子式塑料外壳式断路器
Electronic Plastic Case R
Circuit Breaker ݳᇜ೘ष

高海拔降容

海拔超过适用工作环境的 2000m，断路器电气性能可参照下表修正
海拔 工频耐压 (V) 工作电流修正系数 短路分断能力修正系数
2000 3000 1 1
3000 2500 0.94 0.83
4000 2000 0.88 0.71
5000 1800 0.83 0.63

电子式脱扣器特性
脱扣器特性

具有过载长延时反时限，短路短延时反时限，短路短延时定时限，短路瞬时动作等保护功能， 可由用户自行设定组成所需的保护特性。

I
I
I
NJO
NJO
NJO
NJO ᫁ढௐҮͺႂึ MS
NJO ᫁ढௐҮͺௐᫍU d
NJO
NJO T T
T T
NJO T
Ү TFD
TFD
ͺ TFD
ᆀढௐҮͺႂึMU d
ௐ TFD
MS
TFD
ᫍ
TFD
TFD ᆀढௐҮͺௐᫍMU
TFD d T
d T
TFD d T
d T
TFD
ᅮௐҮͺႂึMS
TFD
MS d
TFD ణܷᅮௐҮͺௐᫍ

ႂึ὇9*S Ὀ"
长延时过电流保护反时限动作特性
电流 动作时间
1.05Ir1 ＞ 2h 不动作
1.3Ir1 ≤ 1h 动作
配电用
Inm-125、250A Inm-400、630A、800A
2Ir1 整定时间 t1(s)
12 60 80 100 12 60 100 150
1.05Ir1 ＞ 2h 不动作
1.2Ir1 ≤ 1h 动作
电动机 1.5Ir1 动作时间 T1(s) Inm-125、250A Inm-400、630A、800A
保护用 21.3 107 142 178 21.3 107 178 267
2Ir1 整定时间 t1(s) 12 60 80 100 12 60 100 150
7.2Ir1 动作时间 T1(s) 0.93 4.63 6.17 7.72 0.93 4.63 7.72 11.6
注：
1、动作时间符合 I2T1=(2Ir1)2t1(1.2Ir1 ≤Ⅰ＜ Ir2)；
2、动作时间允许差为 ±20%；
3、可返回时间不小于动作时间的 70%；
