HSKM1E 电子式塑料外壳式断路器
Electronic Plastic Case R
Circuit Breaker ݳᇜष

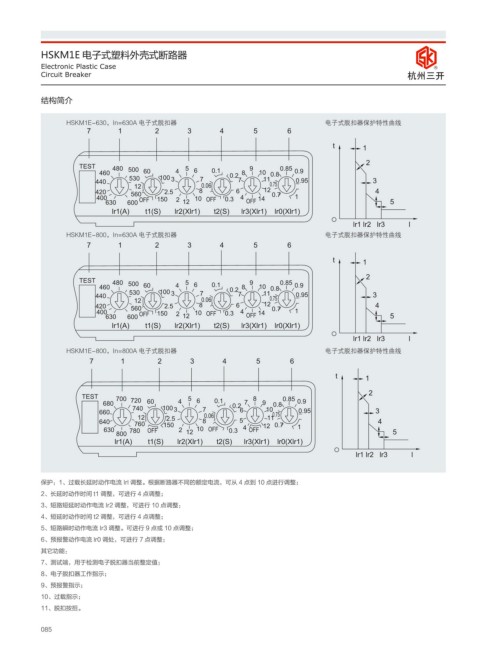

结构简介
)4,. & Ὃ*O " ႂߔयᑱ੭٧ ႂߔयᑱ੭٧γએྱবఛጲ
)4,. & Ὃ*O " ႂߔयᑱ੭٧ ႂߔयᑱ੭٧γએྱবఛጲ
)4,. & Ὃ*O " ႂߔयᑱ੭٧ ႂߔयᑱ੭٧γએྱবఛጲ
保护：1、过载长延时动作电流 Irl 调整。根据断路器不同的额定电流，可从 4 点到 10 点进行调整；
2、长延时动作时间 t1 调整，可进行 4 点调整；
3、短路短延时动作电流 Ir2 调整，可进行 10 点调整：
4、短延时动作时间 t2 调整，可进行 4 点调整；
5、短路瞬时动作电流 Ir3 调整。可进行 9 点或 10 点调整；
6、预报警动作电流 lr0 调处，可进行 7 点调整；
其它功能：
7、测试端，用于检测电子脱扣器当前整定值；
8、电子脱扣器工作指示；
9、预报警指示；
10、过载指示；
11、脱扣按扭。
