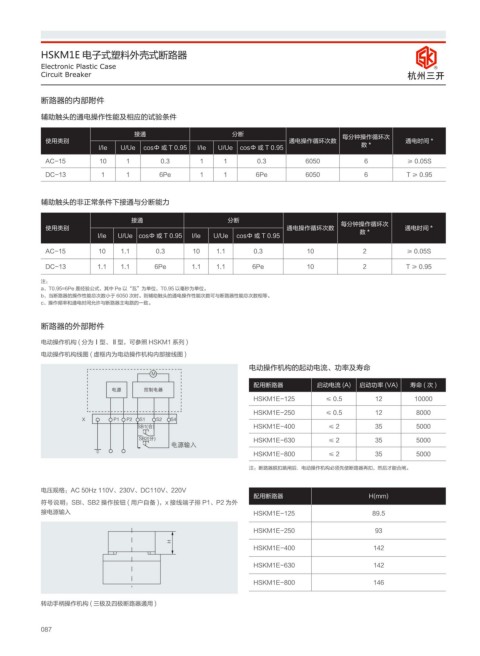

HSKM1E 电子式塑料外壳式断路器
Electronic Plastic Case R
Circuit Breaker ݳᇜ೘ष

断路器的内部附件

辅助触头的通电操作性能及相应的试验条件
接通 分断 每分钟操作循环次
使用类别 通电操作循环次数 通电时间 *
I/Ie U/Ue cosФ 或 T 0.95 I/Ie U/Ue cosФ 或 T 0.95 数*
AC-15 10 1 0.3 1 1 0.3 6050 6 ≥ 0.05S
DC-13 1 1 6Pe 1 1 6Pe 6050 6 T ≥ 0.95

辅助触头的非正常条件下接通与分断能力

接通 分断
使用类别 通电操作循环次数 每分钟操作循环次 通电时间 *
数*
I/Ie U/Ue cosФ 或 T 0.95 I/Ie U/Ue cosФ 或 T 0.95
AC-15 10 1.1 0.3 10 1.1 0.3 10 2 ≥ 0.05S
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe 10 2 T ≥ 0.95

注：
a、T0.95=6Pe 是经验公式，其中 Pe 以“瓦”为单位，T0.95 以毫秒为单位。
b、当断路器的操作性能总次数小于 6050 次时。则辅助触头的通电操作性能次数可与断路器性能总次数相等。
c、操作频率和通电时间允许与断路器主电路的一致。

断路器的外部附件

电动操作机构 ( 分为Ⅰ型、Ⅱ型，可参照 HSKM1 系列 )
电动操作机构线图 ( 虚框内为电动操作机构内部接线图 )
电动操作机构的起动电流、功率及寿命
.
配用断路器 启动电流 (A) 启动功率 (VA) 寿命(次)
ႂຸ ଌ҃ႂ٧
HSKM1E-125 ≤ 0.5 12 10000
HSKM1E-250 ≤ 0.5 12 8000
9 1 1 4 4 4
4# Ջ HSKM1E-400 ≤2 35 5000
4# ѫ HSKM1E-630 ≤2 35 5000
ႂຸᣤЙ
HSKM1E-800 ≤2 35 5000
注：断路器脱扣跳闸后．电动操作机构必须先使断路器再扣，然后才能合闸。

电压规格：AC 50Hz 110V、230V、DC110V、220V
配用断路器 H(mm)
符号说明：SBl、SB2 操作按钮 ( 用户自备 )，x 接线端子排 P1、P2 为外
接电源输入 HSKM1E-125 89.5

HSKM1E-250 93
)
HSKM1E-400 142
HSKM1E-630 142

HSKM1E-800 146

转动手柄操作机构 ( 三极及四极断路器通用 )
