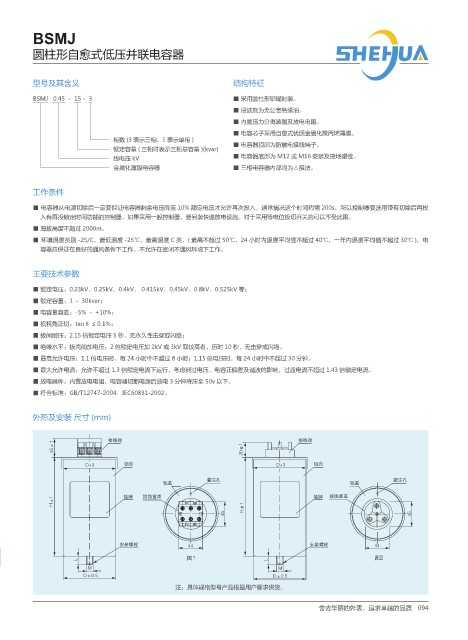

P. 103
BSMJ
圆柱形自愈式低压并联电容器
型号及其含义 结构特征
BSMJ 0.45 - 15 - 3 ■ 采用圆柱形铝罐封装。
■ 浸渍剂为无公害绝缘油。
■ 内置压力分离装置及放电电阻。
■ 电容芯子采用自愈式优质金属化聚丙烯薄膜。
相数 (3 表示三相，1 表示单相 )
额定容量 ( 三相时表示三相总容量 )(kvar) ■ 电容器顶部为防触电接线端子。
线电压 kV ■ 电容器底部为 M12 或 M16 安装及接地螺栓。
金属化薄膜电容器 ■ 三相电容器内部均为△接法。
工作条件
■ 电容器从电源切除后一定要保证电容器剩余电压降至 10% 额定电压才允许再次投入，通常情况这个时间约需 200s，所以控制器要选用带有切除后再投
入有再投锁定时间功能的控制器。如果采用一般控制器，要另装快速放电设施。对于采用等电位投切开关的可以不受此限。
■ 海拔高度不超过 2000m。
■ 环境温度类别 -25/C，最低温度 -25℃，最高温度 C 类，( 最高不超过 50℃，24 小时内温度平均值不超过 40℃，一年内温度平均值不超过 30℃ )。电
容器应保证在良好的通风条件下工作，不允许在密闭不通风环境下工作。
主要技术参数
■ 额定电压：0.23kV、0.25kV、0.4kV、 0.415kV、0.45kV、0.8kV、0.525kV 等；
■ 额定容量：1 ～ 30kvar；
■ 电容量容差：-5% ～ +10%；
■ 损耗角正切：tanδ ≤ 0.1%；
■ 极间耐压：2.15 倍额定电压 5 秒，无永久性击穿或闪络；
■ 绝缘水平：极壳间加电压：2 倍额定电压加 2kV 或 3kV 取较高者，历时 10 秒，无击穿或闪络。
■ 最高允许电压：1.1 倍电压时，每 24 小时中不超过 8 小时；1.15 倍电压时，每 24 小时中不超过 30 分钟。
■ 最大允许电流：允许不超过 1.3 倍额定电流下运行，考虑到过电压、电容正偏差及谐波的影响，过渡电流不超过 1.43 倍额定电流。
■ 放电器件：内置放电电阻，电容器切断电源后放电 3 分钟降压至 50v 以下。
■ 符合标准：GB/T12747-2004．IEC60831-2002。
外形及安装 尺寸 (mm)
ଋጲቪ ଋጲቪ
d d
% ᨷܦ % ᨷܦ
༞ซߗ ༞ซߗ
ᨷᄥ ᨷᄥ
)d ᩆྠ ଋጲᄣᄥ )d ᩆྠ ଋጲᄣᄥ
߶ᜈᛂಞ ߶ᜈᛂಞ
- -
. .
%d %d
注：具体规格型号产品根据用户要求供货。
