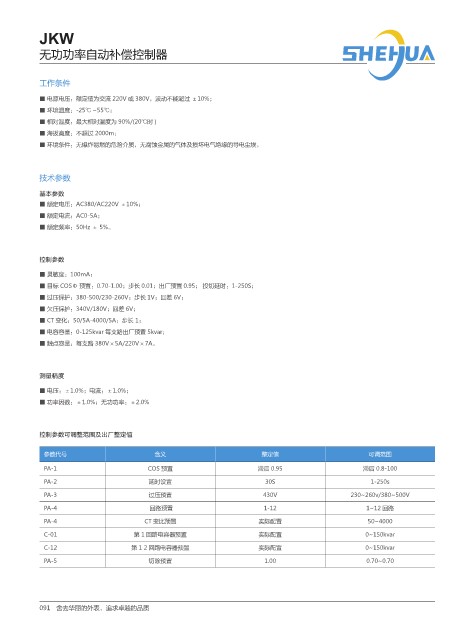

JKW

无功功率自动补偿控制器

工作条件

■ 电源电压：额定值为交流 220V 或 380V，波动不能超过 ±10%；
■ 环境温度：-25℃ ~55℃；
■ 相对湿度：最大相对温度为 90%/(20℃时)
■ 海拔高度：不超过 2000m；
■ 环境条件：无爆炸易燃的危险介质，无腐蚀金属的气体及损坏电气绝缘的导电尘埃。

技术参数

基本参数
■ 额定电压：AC380/AC220V ±10%；
■ 额定电流：AC0-5A；
■ 额定频率：50Hz ± 5%。

控制参数

■ 灵敏度：100mA；
■ 目标 COSΦ 预置：0.70-1.00；步长 0.01；出厂预置 0.95； 投切延时：1-250S；
■ 过压保护：380-500/230-260V；步长 1V；回差 6V；
■ 欠压保护：340V/180V；回差 6V；
■ CT 变化：50/5A-4000/5A；步长 1；
■ 电容容量：0-125kvar 每支路出厂预置 5kvar；
■ 触点容量：每支路 380V×5A/220V×7A。

测量精度
■ 电压：±1.0%；电流：±1.0%；
■ 功率因数：±1.0%；无功功率：±2.0%

控制参数可调整范围及出厂整定值
参数代号 含义 整定值 可调范围

PA-1 COS 预置 滞后 0.95 滞后 0.8-100
PA-2 延时设置 30S 1-250s
PA-3 过压预置 430V 230~260v/380~500V
PA-4 回路预置 1-12 1~12 回路
PA-4 CT 变比预置 实际配置 50~4000

C-01 第 1 回路电容器预置 实际配置 0~150kvar
C-12 第 1 2 回路电容器预置 实际配置 0~150kvar
PA-5 切除预置 1.00 0.70~0.70
