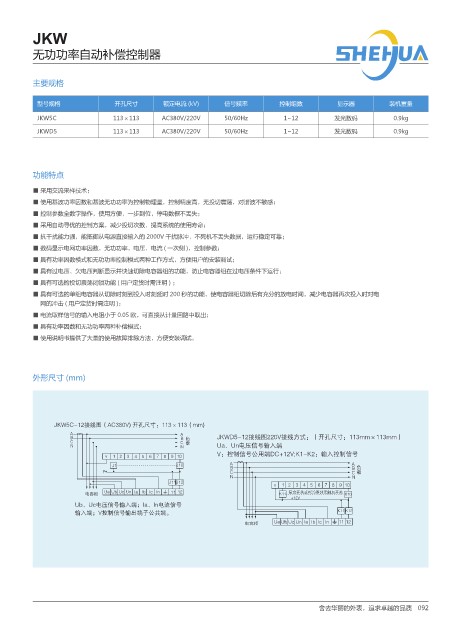

JKW

无功功率自动补偿控制器

主要规格

型号规格 开孔尺寸 额定电流 (kV) 信号频率 控制组数 显示器 装机重量
JKW5C 113×113 AC380V/220V 50/60Hz 1~12 发光数码 0.9kg
JKWD5 113×113 AC380V/220V 50/60Hz 1~12 发光数码 0.9kg

功能特点

■ 采用交流采样技术；
■ 使用基波功率因数和基波无功功率为控制物理量，控制精度高，无投切震荡，对谐波不敏感；
■ 控制参数全数字操作，使用方便，一步到位，停电数椐不丢失；
■ 采用自动寻优的控制方案，减少投切次数，提高系统的使用寿命；
■ 抗干扰能力强，能抵御从电源直接输入的 2000V 干扰脉冲，不死机不丢失数据，运行稳定可靠；
■ 数码显示电网功率因数，无功功率，电压，电流 ( 一次侧 )，控制参数；
■ 具有功率因数模式和无功功率控制模式两种工作方式，方便用户的安装调试；
■ 具有过电压、欠电压判断显示并快速切除电容器组的功能，防止电容器组在过电压条件下运行；
■ 具有可选的投切震荡闭锁功能 ( 用户定货时需注明 ) ；
■ 具有可选的单组电容器从切除时刻到投入时刻延时 200 秒的功能，使电容器组切除后有充分的放电时间，减少电容器再次投入时对电
网的冲击 ( 用户定货时需注明 )；
■ 电流取样信号的输入电阻小于 0.05 欧，可直接从计量回路中取出；
■ 具有功率因数和无功功率两种补偿模式；
■ 使用说明书提供了大量的使用故障排除方法，方便安装调试。

外形尺寸 (mm)

JKW5C-12接线图（AC380V) 开孔尺寸：113×113（mm) JKW5B-12接线图（AC220V) 开孔尺寸：162×162（mm)
A ● A 负载
B ● B +,8% ᣑ㏫ప 7ᣑ㏫᫥ᐻ喝喋ᐬႀᅦᄤ喝 NNf NN喌
A
A 负载
●
C ● C B ● B
C
N ● N 6Bȟ6O⩡ࢷԍण䒿ڑ〛 C
●
N
N
●
7喝ᣓݢԍणژ⩔〛%$ 7 , , 喝䒿ڑᣓݢԍण
v 1 2 3 4 5 6 7 8 9 10
v 1 2 3 4 5 6 7 8 9 10 11 12
● J10 " ° " 䉋
J1 # ●
Ｐ ● ● ● ● $ ° ° J1 J12 # 䒩
$
/ P ● ● /
°
● J11J12
● ● W
●
Ua Ub Uc Un Ia Ib Ic In 11 12 ูऴᐬڟᝂ,$4㈧݃ᬌ㼒◥ᐬڟ
电容柜 电容柜 Ua Ub Uc Un Ia Ib Ic In A B ,
,
° 7 ° °
Ub、Uc电压信号输入端；Ia、In电流信号 Ub、Uc电压信号输入端：Ia、In电流信号
输入端；V控制信号输出端子公共端。 输入端；V控制信号输出端子公共端。 , ,
°
°
⩡ქᴈ 6B 6C 6D 6O *B *C *D *O
