P. 22
SHW1
万能式断路器

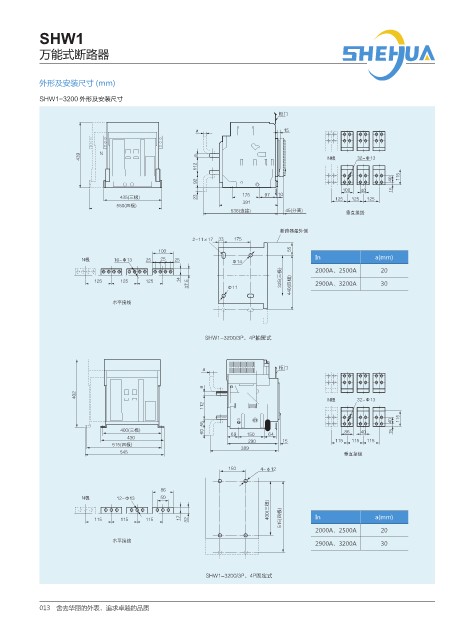

外形及安装尺寸 (mm)
SHW1-3200 外形及安装尺寸
柜门
a 15
439 N a N极 32-Φ13
112
92 40 115
100 40 15
175 97 10
435(三极) 23 125 125 125
391
550(四极)
536(连接) 45(分离) 垂直接线
断路器最外侧
2-11×17 33 175
100 55
In a(mm)
N极 16-Φ13 25 25 25 Φ14
125 125 125 14 325(三极) 2000A、2500A 20
37.5 Φ11 440(四极) 2900A、3200A 30
水平接线
SHW1-3200/3P、4P抽屉式
a 柜门
a
402
N极 32-Φ13
112
40 115
55
400(三极)
60 69 150 64 86 40 15
430 15 115 115 115
515(四极) 389 290
545 垂直接线
150 4-φ12
86
N极 12-Φ13 50
400(三极)
115 115 115 17 32 515(四极) In a(mm)
2000A、2500A 20
水平接线
2900A、3200A 30
SHW1-3200/3P、4P固定式
013 舍去华丽的外表，追求卓越的品质
