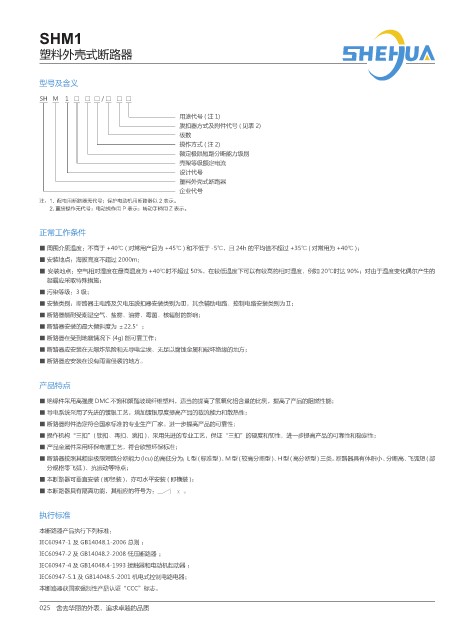

SHM1

塑料外壳式断路器

型号及含义

SH M 1 □ □ □ / □ □ □

用途代号 ( 注 1)
脱扣器方式及附件代号 ( 见表 2)
极数
操作方式 ( 注 2)
额定极限短路分断能力级别
壳架等级额定电流
设计代号
塑料外壳式断路器
企业代号
注：1. 配电用断路器无代号；保护电动机用断路器以 2 表示。
2. 直接操作无代号；电动操作用 P 表示；转动手柄用 Z 表示。

正常工作条件

■ 周围介质温度：不高于 +40℃ ( 对常用产品为 +45℃ ) 和不低于 -5℃，且 24h 的平均值不超过 +35℃ ( 对常用为 +40℃ )；
■ 安装地点：海拔高度不超过 2000m；
■ 安装地点：空气相对湿度在最高温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，例如 20℃时达 90%；对由于温度变化偶尔产生的
凝露应采取特殊措施；
■ 污染等级：3级；
■ 安装类别：断路器主电路及欠电压脱扣器安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；
■ 断路器能耐受潮湿空气、盐雾、油雾、霉菌、核辐射的影响；
■ 断路器安装的最大倾斜度为 ±22.5°；
■ 断路器在受到地震情况下 (4g) 能可靠工作；
■ 断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；
■ 断路器应安装在没有雨雪侵袭的地方。

产品特点

■ 绝缘件采用高强度 DMC 不饱和聚酯玻璃纤维塑料，适当的提高了氢氧化铝含量的比例，提高了产品的阻燃性能；
■ 导电系统采用了先进的镀银工艺，增加镀银厚度提高产品的载流能力和散热性；
■ 断路器附件选定符合国家标准的专业生产厂家。进一步提高产品的可靠性；
■ 操作机构“三扣”( 锁扣、再扣、跳扣 )，采用先进的专业工艺，保证“三扣”的硬度和韧性，进一步提高产品的可靠性和稳定性；
■ 产品金属件采用环保电镀工艺，符合欧盟环保标准；
■ 断路器按照其额定极限短路分断能力 (lcu) 的高低分为 ： L型(标准型)、 M 型 ( 较高分断型 )、 H型(高分断型)三类。 断路器具有体积小、 分断高、 飞弧短 ( 部
分规格零飞弧 )、抗振动等特点；
■ 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )；
■ 本断路器具有隔离功能，其相应的符号为： 。

执行标准

本断路器产品执行下列标准：
IEC60947-1 及 GB14048.1-2006 总则 ；
IEC60947-2 及 GB14048.2-2008 低压断路器 ；
IEC60947-4 及 GB14048.4-1993 接触器和电动机起动器 ；
IEC60947-5.1 及 GB14048.5-2001 机电式控制电路电器；
本断路器获国家强制性产品认证“CCC”标志。
