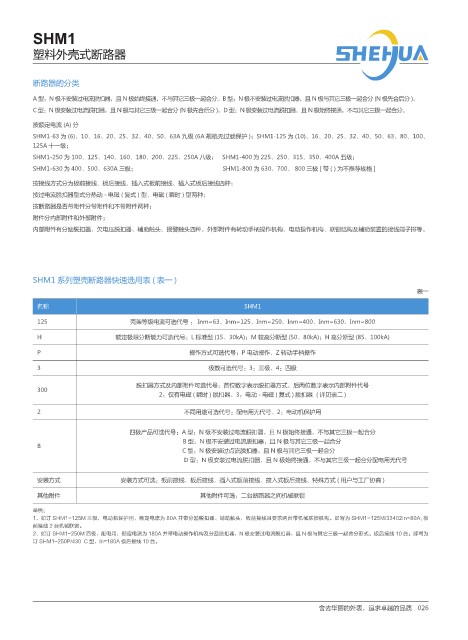

SHM1

塑料外壳式断路器

断路器的分类

A 型：N 极不安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分。B 型：N 极不安装过电流脱扣器，且 N 极与其它三极一起合分 (N 极先合后分 )。
C 型：N 极安装过电流脱扣器，且 N 极与其它三极一起合分 (N 极先合后分 )。D 型：N 极安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分。

按额定电流 (A) 分
SHM1-63 为 (6)、10、16、20、25、32、40、50、63A 九级 (6A 规格无过载保护 )；SHM1-125 为 (10)、16、20、25、32、40、50、63、80、100、
125A 十一级；
SHM1-250 为 100、125、140、160、180、200、225、250A 八级； SHM1-400 为 225、250、315、350、400A 五级；
SHM1-630 为 400、500、630A 三极； SHM1-800 为 630、700、 800 三极 [ 带 ( ) 为不推荐规格 ]

按接线方式分为板前接线、板后接线、插入式板前接线、插入式板后接线四种；
按过电流脱扣器型式分热动 - 电磁 ( 复式 ) 型、电磁 ( 瞬时 ) 型两种；
按断路器是否带附件分带附件和不带附件两种；
附件分内部附件和外部附件；
内部附件有分励脱扣器、欠电压脱扣器、辅助触头、报警触头四种，外部附件有转动手柄操作机构、电动操作机构、联锁结构及辅助装置的接线端子排等。

SHM1 系列塑壳断路器快速选用表 ( 表一 )
表一

名称 SHM1
125 壳架等级电流可选代号 ： Inm=63、Inm=125、Inm=250、Inm=400、Inm=630、Inm=800

H 额定极限分断能力可选代号：L 标准型 (15、30kA)；M 较高分断型 (50、80kA)；H 高分断型 (85、100kA)
P 操作方式可选代号：P 电动操作、Z 转动手柄操作

3 极数可选代号：3：三极、4：四极

脱扣器方式及内部附件可选代号：首位数字表示脱扣器方式，后两位数字表示内部附件代号
300
2：仅有电磁 ( 瞬时 ) 脱扣器、3：电动 - 电磁 ( 复式 ) 脱扣器 ( 详见表二 )
2 不同用途可选代号：配电用无代号、2：电动机保护用

四极产品可选代号：A型：N 极不安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分
B 型：N 极不安装过电流脱扣器，且 N 极与其它三极一起合分
B
C 型：N 极安装过点流脱扣器，且 N 极与其它三极一起合分
D 型：N 极安装过电流脱扣器，且 N 极始终接通，不与其它三极一起合分配电用无代号

安装方式 安装方式可选：板前接线、板后接线、插入式板前接线、接入式板后接线、特殊方式 ( 用户与工厂协商 )
其他附件 其他附件可选：二台断路器之间机械联锁

举例：
1、如订 SHM1-125M 三极，电动机保护用，额定电流为 80A 并带分励脱扣器、辅助触头，板前接线且要求两台带机械联锁机构。即写为 SHM1-125M/33402In=80A, 板
前接线 2 台机械联锁。
2、如订 SHM1-250M 四极，配电用，额定电流为 180A 并带电动操作机构及分励脱扣器，N 极安装过电流脱扣器，且 N 极与其它三极一起合分形式。板后接线 10 台。即写为
订 SHM1-250P/430 C 型，In=180A 板后接线 10 台。
