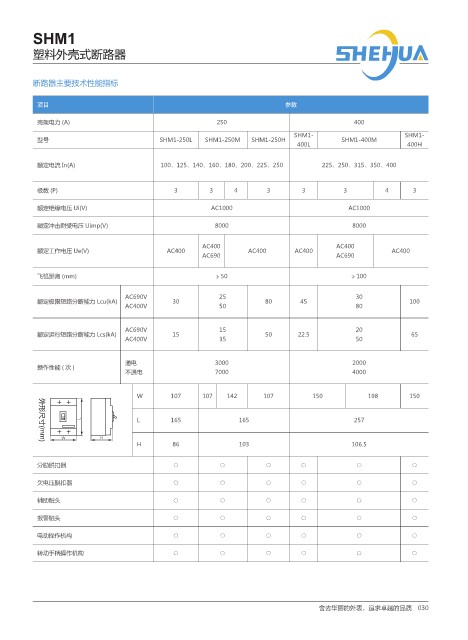

SHM1

塑料外壳式断路器

断路器主要技术性能指标

项目 参数

壳架电力 (A) 250 400
SHM1- SHM1-
型号 SHM1-250L SHM1-250M SHM1-250H SHM1-400M
400L 400H

额定电流 In(A) 100、125、140、160、180、200、225、250 225、250、315、350、400

极数 (P) 3 3 4 3 3 3 4 3

额定绝缘电压 Ui(V) AC1000 AC1000

额定冲击耐受电压 Uimp(V) 8000 8000

AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400 AC400
AC690 AC690

飞弧距离 (mm) ≯ 50 ≯ 100

AC690V 25 30
额定极限短路分断能力 Lcu(kA) 30 80 45 100
AC400V 50 80

AC690V 15 20
额定运行短路分断能力 Lcs(kA) 15 50 22.5 65
AC400V 35 50

通电 3000 2000
操作性能 ( 次 )
不通电 7000 4000

W 107 107 142 107 150 198 150

- L 165 165 257

8 )
H 86 103 106.5
ၼᛈᎠ፞*oo+
分励脱扣器 ○ ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○ ○
转动手柄操作机构 ○ ○ ○ ○ ○ ○
