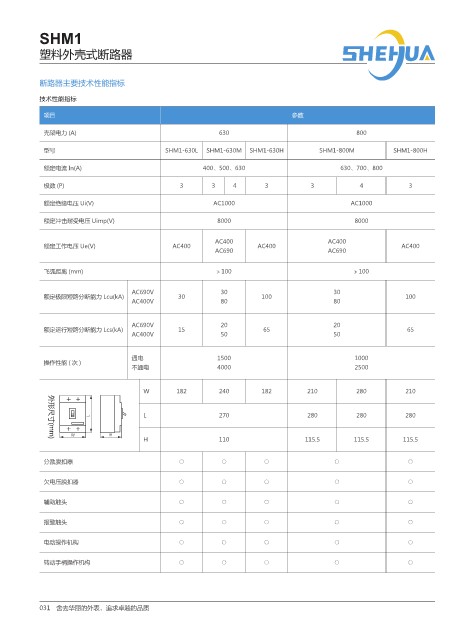

SHM1

塑料外壳式断路器

断路器主要技术性能指标

技术性能指标

项目 参数

壳架电力 (A) 630 800

型号 SHM1-630L SHM1-630M SHM1-630H SHM1-800M SHM1-800H
额定电流 In(A) 400、500、630 630、700、800

极数 (P) 3 3 4 3 3 4 3

额定绝缘电压 Ui(V) AC1000 AC1000

额定冲击耐受电压 Uimp(V) 8000 8000

AC400 AC400
额定工作电压 Ue(V) AC400 AC400 AC400
AC690 AC690

飞弧距离 (mm) ≯ 100 ≯ 100

AC690V 30 30
额定极限短路分断能力 Lcu(kA) 30 100 100
AC400V 80 80

AC690V 20 20
额定运行短路分断能力 Lcs(kA) 15 65 65
AC400V 50 50

通电 1500 1000
操作性能 ( 次 )
不通电 4000 2500

W 182 240 182 210 280 210

L 270 280 280 280
-

8 )
H 110 115.5 115.5 115.5
ၼᛈᎠ፞*oo+
分励脱扣器 ○ ○ ○ ○ ○

欠电压脱扣器 ○ ○ ○ ○ ○

辅助触头 ○ ○ ○ ○ ○

报警触头 ○ ○ ○ ○ ○

电动操作机构 ○ ○ ○ ○ ○

转动手柄操作机构 ○ ○ ○ ○ ○
