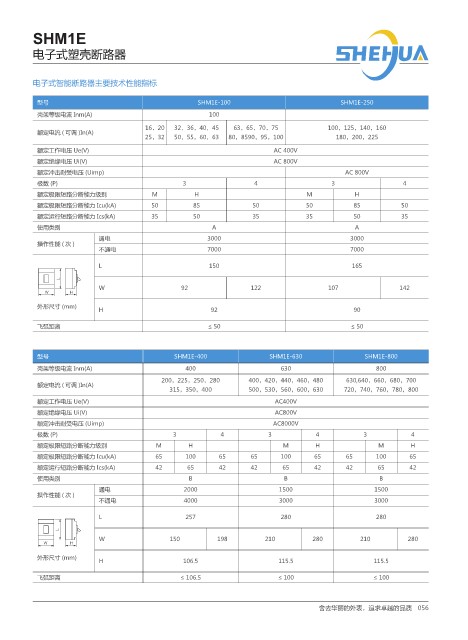

SHM1E

电子式塑壳断路器

电子式智能断路器主要技术性能指标

型号 SHM1E-100 SHM1E-250
壳架等级电流 Inm(A) 100
16，20 32，36，40，45 63，65，70，75 100，125，140，160
额定电流 ( 可调 )In(A)
25，32 50，55，60，63 80，8590，95，100 180，200，225
额定工作电压 Ue(V) AC 400V
额定绝缘电压 Ui(V) AC 800V
额定冲击耐受电压 (Uimp) AC 800V
极数 (P) 3 4 3 4
额定极限短路分断能力级别 M H M H
额定极限短路分断能力 Icu(kA) 50 85 50 50 85 50
额定运行短路分断能力 Ics(kA) 35 50 35 35 50 35
使用类别 A A
通电 3000 3000
操作性能 ( 次 )
不通电 7000 7000
L 150 165

L
W 92 122 107 142
W H
外形尺寸 (mm) H 92 90

飞弧距离 ≤ 50 ≤ 50

型号 SHM1E-400 SHM1E-630 SHM1E-800
壳架等级电流 Inm(A) 400 630 800
200，225，250，280 400，420，440，460，480 630,640，660，680，700
额定电流 ( 可调 )In(A)
315，350，400 500，530，560，600，630 720，740，760，780，800
额定工作电压 Ue(V) AC400V
额定绝缘电压 Ui(V) AC800V
额定冲击耐受电压 (Uimp) AC8000V
极数 (P) 3 4 3 4 3 4
额定极限短路分断能力级别 M H M H M H
额定极限短路分断能力 Icu(kA) 65 100 65 65 100 65 65 100 65
额定运行短路分断能力 Ics(kA) 42 65 42 42 65 42 42 65 42
使用类别 B B B
通电 2000 1500 1500
操作性能 ( 次 )
不通电 4000 3000 3000

L 257 280 280
L
W 150 198 210 280 210 280
W H
外形尺寸 (mm)
H 106.5 115.5 115.5
飞弧距离 ≤ 106.5 ≤ 100 ≤ 100
