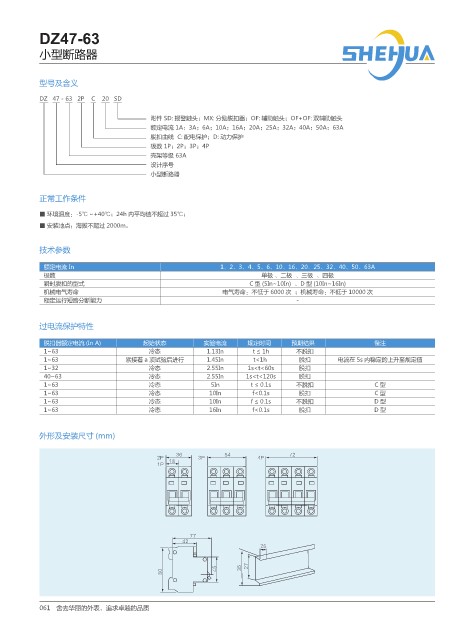

DZ47-63

小型断路器

型号及含义

DZ 47 - 63 2P C 20 SD

附件 SD: 报警触头；MX: 分励脱扣器；OF: 辅助触头；OF+OF: 双辅助触头
额定电流 1A；3A；6A；10A；16A；20A；25A；32A；40A；50A；63A
脱扣曲线 C: 配电保护；D: 动力保护
极数 1P；2P；3P；4P
壳架等级 63A
设计序号
小型断路器

正常工作条件

■ 环境温度：-5℃ ~+40℃；24h 内平均值不超过 35℃；
■ 安装地点：海拔不超过 2000m。

技术参数

额定电流 In 1、2、3、4、5、6、10、16、20、25、32、40、50、63A
极数 单极 、二极 、三极 、四极
瞬时脱扣的型式 C 型 (5In~10In) 、D 型 (10In~16In)
机械电气寿命 电气寿命：不低于 6000 次 ；机械寿命：不低于 10000 次
额定运行短路分断能力 -

过电流保护特性

脱扣器额定电流 (In A) 起始状态 实验电流 规定时间 预期结果 备注
1~63 冷态 1.13In t ≤ 1h 不脱扣
1~63 紧接着 a 顶试验后进行 1.45In t<1h 脱扣 电流在 5s 内稳定的上升至规定值
1~32 冷态 2.55In 1s<t<60s 脱扣
40~63 冷态 2.55In 1s<t<120s 脱扣
1~63 冷态 5In t ≤ 0.1s 不脱扣 C型
1~63 冷态 10In f<0.1s 脱扣 C型
1~63 冷态 10In f ≤ 0.1s 不脱扣 D型
1~63 冷态 16In f<0.1s 脱扣 D型

外形及安装尺寸 (mm)

1 1 1
1
