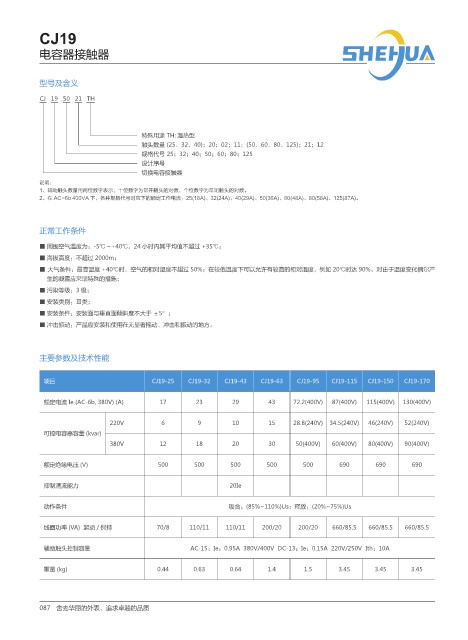

CJ19
电容器接触器
型号及含义
CJ 19 50 21 TH
特殊用途 TH: 湿热型
触头数量 (25、32、40)；20；02；11；(50、60、80、125)；21；12
规格代号 25；32；40；50；60；80；125
设计序号
切换电容接触器
说明：
1、辅助触头数量用两位数字表示，十位数字为常开触头的对数，个位数字为常闭触头的对数。
2、在 AC-6b 400VA 下，各种规格代号对应下的额定工作电流：25(18A)、32(24A)、40(29A)、50(36A)、60(48A)、80(58A)、125(87A)。
正常工作条件
■ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
■ 海拔高度：不超过 2000m；
■ 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施；
■ 污染等级：3级；
■ 安装类别：Ⅲ类；
■ 安装条件：安装面与垂直面倾斜度不大于 ±5°；
■ 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。
主要参数及技术性能
项目 CJ19-25 CJ19-32 CJ19-43 CJ19-63 CJ19-95 CJ19-115 CJ19-150 CJ19-170
额定电流 Ie (AC-6b, 380V) (A) 17 23 29 43 72.2(400V) 87(400V) 115(400V) 130(400V)
220V 6 9 10 15 28.8(240V) 34.5(240V) 46(240V) 52(240V)
可控电容器容量 (kvar)
380V 12 18 20 30 50(400V) 60(400V) 80(400V) 90(400V)
额定绝缘电压 (V) 500 500 500 500 500 690 690 690
抑制涌流能力 20Ie
动作条件 吸合：(85%~110%)Us；释放：(20%~75%)Us
线圈功率 (VA) 起动 / 保持 70/8 110/11 110/11 200/20 200/20 660/85.5 660/85.5 660/85.5
辅助触头控制容量 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A
重量 (kg) 0.44 0.63 0.64 1.4 1.5 3.45 3.45 3.45
