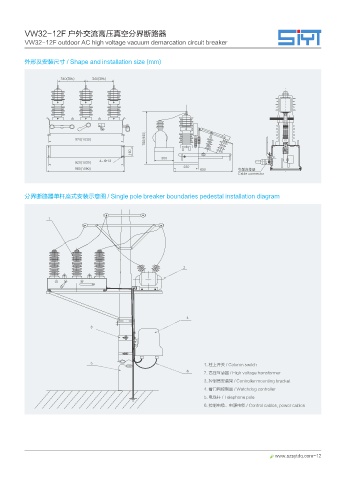

VW32-12F 户外交流高压真空分界断路器
VW32-12F outdoor AC high voltage vacuum demarcation circuit breaker
外形及安装尺寸 / Shape and installation size (mm)
Ð
⩡㐲䔊ᣑஔ
$BCMF DPOOFDUPS
分界断路器单杆座式安装示意图 / Single pole breaker boundaries pedestal installation diagram
ऴ ܲ ܲ
1. 柱上开关 / Column switch
2. 高压互感器 / High voltage transformer
3. 控制器安装架 / Controller mounting bracket
4. 看门狗控制器 / Watchdog controller
5. 电线杆 / Telephone pole
6. 控制电缆、电源电缆 / Control cables, power cables
