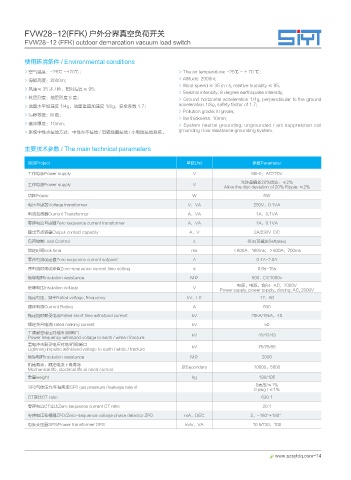

FVW28-12(FFK) 户外分界真空负荷开关
FVW28-12 (FFK) outdoor demarcation vacuum load switch

使用环境条件 / Environmental conditions
> 空气温度：-25℃ ~+70℃； > The air temperature: -25℃ ~ + 70 ℃ ;
> 海拔高度：2000m； > Altitude: 2000m;
> Wind speed ≤ 35 m / s, relative humidity ≤ 95;
> 风速≤ 35 米 / 秒，相对湿度≤ 95；
> Seismic intensity: 8 degree earthquake intensity;
> 抗震烈度：地震烈度 8 度； > Ground horizontal acceleration 1/4g, perpendicular to the ground
> 地面水平加速度 1/4g，地面垂直加速度 1/8g，安全系数 1.7； acceleration 1/8g, safety factor of 1.7;
> Pollution grade: III grade;
> 污秽等级：III 级；
> Ice thickness: 10mm;
> 覆冰厚度：10mm； > System neutral grounding: ungrounded / arc suppression coil
> 系统中性点接地方式：中性点不接地 / 消弧线圈接地 / 小电阻接地系统。 grounding / low resistance grounding system.

主要技术参数 / The main technical parameters

项目Project 单位Unit 参数Parameter

工作电源Power supply V 50Hz，AC220V
允许盘偏差20%纹波：≤2%
工作电源Power supply V
Allow the disc deviation of 20% Ripple: ≤2%
功耗Power W 6W
电压互感器Voltage transformer V，VA 250V，0.1VA
电流互感器Current Transformer A，VA 1A，0.1VA
零序电流互感器Zero sequence current transformer A，VA 1A，0.1VA
输出节点容量Output contact capacity A，V 2A/230V DC
负荷控制Load Control s 60s(可整定Settable)
锁定时间lock time ms ＜600A：160ms；＞600A：700ms
零序电流设定值Zero sequence current setpoint A 0.4A-2.0A
序电流时间设定值Zero-sequence current time setting s 0.6s-15s
绝缘电阻Insulation resistance MΩ 500，DC1000v
电源，电源，合闸：AC，2000V
绝缘电压Insulation voltage V
Power supply, power supply, closing: AC, 2000V
额定电压，频率Rated voltage, frequency kV，Hz 12，50
额定电流Current Rating A 630
额定短时耐受电流Rated short time withstand current kV 20kA/16kA，4S
额定关合电流Rated making current kV 50
工频耐受电压对地/相间/断口 kV 42/42/49
Power frequency withstand voltage to earth / white / fracture
雷电冲击耐受电压对地/相间/断口 kV 75/75/85
Lightning impulse withstand voltage to earth / white / fracture
绝缘电阻Insulation resistance MΩ 2000
机械寿命，额定电流下电寿命 次Secondary 10000，5000
Mechanical life, electrical life at rated current
重量weight kg 198/195
0表压/≤1%
SF6气体压力/年漏电率SF6 gas pressure / leakage rate of
0 psig / ≤1%
CT变比CT ratio 630:1
零序电流CT变比Zero sequence current CT ratio 20:1
零序电压鉴相器ZPD/Zero-sequence voltage phase detector ZPD mA，DEC 2，-180°~+180°
电源变压器SPS/Power transformer SPS kv/v，VA 10.5/230，100
