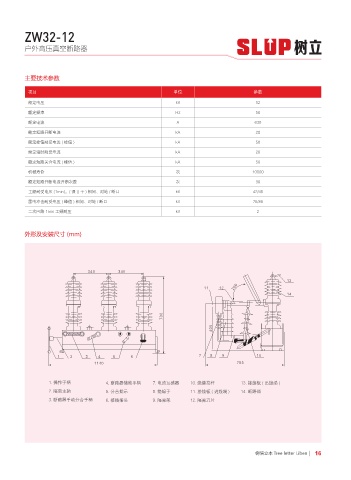

ZW32-12

户外高压真空断路器

主要技术参数

项目 单位 参数

额定电压 kV 12
额定频率 Hz 50
额定电流 A 630
额定短路开断电流 kA 20
额定峰值耐受电流 ( 峰值 ) kA 50
额定短时耐受电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
机械寿命 次 10000

额定短路开断电流开断次数 次 30
工频耐受电压 (1min)：( 湿 )( 干 ) 相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
二次回路 1min 工频耐压 kV 2

外形及安装尺寸 (mm)

喘喙喕 喘 喙喕
喖喘
喗 喕 喕
喖喖 喖喗
喖喙

喜 喕 喕

喙 喕 喕

喖 喗 喘 喙 喚 喛 喜 喝 喞 喖喕
喖喖喙喕 喜喚喚

1. 操作手柄 4. 断路器储能手柄 7. 电流互感器 10. 绝缘拉杆 13. 接线板 ( 出线端 )
2. 隔离主轴 5. 分合批示 8. 绝缘子 11. 接线板 ( 进线端 ) 14. 断路器
3. 断路器手动分合手柄 6. 接线插头 9. 隔离架 12. 隔离刀片
