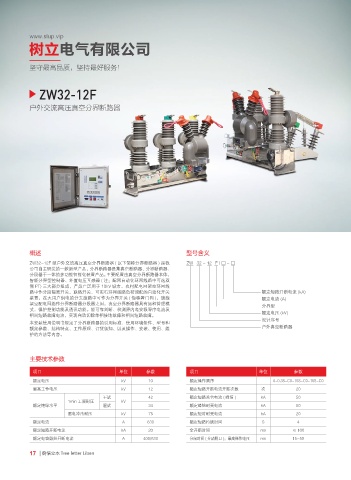

ZW32-12F

户外交流高压真空分界断路器

概述 型号含义
ZW32-12F 型户外交流高压真空分界断路器 ( 以下简称分界断路器 ) 是我 ZW 32 - 12 F / □ - □
公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、
分段器于一体的多功能智能化装置产品。主要配置由真空分界断路器本体、
智能分界型控制器、外置电压互感器 ( 注：配网自动化环网线路中可选双
侧 PT) 三大部分组成，产品广泛用于 10kV 城市、农村配电网架空环网线
路中作分段隔离开关、联络开关、可实行环网线路负荷调配的自动化开关 额定短路开断电流 (kA)
装置，在大用户供电的分支线路中可作为分界开关 ( 俗称看门狗 )，馈线 额定电流 (A)
架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模 分界型
式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及 额定电压 (kV)
相间短路故障电流，实现自动切除单相接地故障和相间短路故障。
设计序号
本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和
额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维 户外真空断路器
护的方法等内容。

主要技术参数

项目 单位 参数 项目 单位 参数
额定电压 kV 10 额定操作顺序 0-0.3S-C0-15S-C0-15S-C0
最高工作电压 kV 12 额定短路开断电流开断次数 次 20
干试 42 额定短路关合电流 ( 峰值 ) kA 50
1min 工频耐压 kV
额定绝缘水平 湿试 34 额定峰值耐受电流 kA 50
雷电冲击耐压 kV 75 额定短时耐受电流 kA 20
额定电流 A 630 额定短路持续时间 S 4
额定短路开断电流 kA 20 全开断时间 ms ≤ 100
额定电容器组开断电流 A 400/630 分闸时间 ( 分励脱口 )：最高操作电压 ms 15~50
