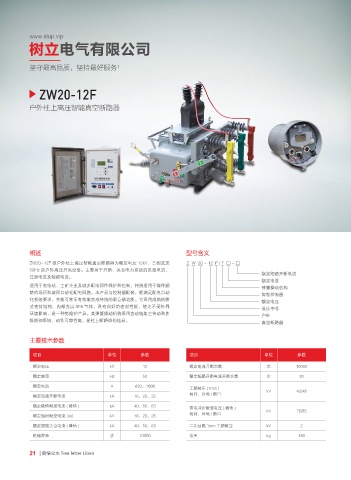

ZW20-12F

户外柱上高压智能真空断路器

概述 型号含义
ZW20-12F 型户外柱上高压智能真空断路器为额定电压 12kV、三相交流 Z W 20 - 12 F / T □ - □
50Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、
额定短路开断电流
过载电流及短路电流。
额定电流
适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频
弹簧操动机构
繁的场所和城网自动化配电网络。本产品与控制器配套，能满足配电自动
智能控制器
化系统要求，并能可靠而有效地完成传统的重合器功能。它采用成熟的箱
额定电压
式密封结构，内部充以 SF6 气体，具有良好的密封性能，使之不受外界
设计序号
环境影响，是一种免维护产品。其弹簧操动机构采用直动链条主传动和多
户外
级脱扣系统，动作可靠性高，是柱上断路器的佳品。
真空断路器
主要技术参数
项目 单位 参数 项目 单位 参数
额定电压 kV 12 额定电流开断次数 次 10000
额定频率 Hz 50 额定短路开断电流开断次数 次 30
额定电流 A 630、1000
工频耐压 (1min ) kV 42/48
相间、对地 / 断口
额定短路开断电流 kA 16、20、25
额定峰值耐受电流 ( 峰值 ) kA 40、50、63
雷电冲击耐受电压 ( 峰值 ) kV 75/85
相间、对地 / 断口
额定短时耐受电流 (4s) kA 16、20、25
额定短路关合电流 ( 峰值 ) kA 40、50、63 二次回路 1min 工频耐压 kV 2
机械寿命 次 10000 净重 kg 140
